ANSYS常见问题及应用技巧

　　6 TB命令怎么用?TB命令是用在非线性材料里吗?那么mp和TB有什么区别啊?什么情况下可以用TB命令?

　　答：TB可用来定义材料的非线性，比如说

　　TB,BISO,1

　　TBDATA,,235e6,0.02*235e6

　　说明：前面一句就是说材料为双线性随动强化，后面的是弹性模量为235e6,按双线性其后来的切线模量为0.02*235e6。

　　命令MP只能定义时弹性，不能定义弹塑性，在定义材料数据时，MP 命令是必须用的，用来定义材料性能的线性部分;TB 命令则需要根据不同情况决定是否使用和如何使用。

　　7. 在混凝土的计算中，如何选择裂缝模型?

　　答：ansys中定义混凝土的裂缝为分布型的裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型。

　　8、如何将ANSYS计算结果输出到Tecplot?

　　下面为六面体八节点单元输出到Tecplot的命令流，其他类型单元参照如下命令流修改相关设置即可。

　　********************************输出结果命令流********************************

　　/post1

　　file,Jobname,rst !指明从哪一个结果文件中读取数据

　　*get,NodeNum,NODE,0,COUNT !得到模型的所有节点数

　　*get,nd,NODE,0,NUM,MIN !得到模型的最小节点编号

　　*dim,nodes,array,NodeNum !定义一个存储节点的数组

　　*dim,xyz,array,NodeNum,3 !定义一个存储节点坐标的数组

　　*dim,NodeTemp,array,NodeNum !定义一个存储节点的数组

　　set,4,1 !读入第四载荷步、第一个子步的结果

　　*do,i,1,NodeNum,1

　　nodes(i)=nd !将节点编号存储在nodes数组中

　　xyz(i,1)=NX(nd) !在xyz(i,1)中存储节点的X坐标

　　xyz(i,2)=NY(nd) !在xyz(i,1)中存储节点的Y坐标

　　xyz(i,3)=NZ(nd) !在xyz(i,1)中存储节点的Z坐标

　　*Get,NodeTemp(i),NODE,nodes(i),TEMP

　　nd=NDNEXT(nd) !取得下一个节点编号

　　*enddo

　　*get,ElementNum,ELEM,0,COUNT !得到模型的所有单元数

　　*get,el,ELEM,0,NUM,MIN !得到模型的最小单元编号

　　*dim,elems,array,ElementNum !定义一个存储单元的数组

　　*dim,ndlst,array,ElementNum,8 !定义一个存储节点坐标的数组

　　*do,i,1,ElementNum,1

　　elems(i)=el !将单元编号存储在elems数组中

　　*do,j,1,8,1

　　ndlst(i,j)=NELEM(el,j) !将单元对应的节点编号存储在ndlst数组中

　　*enddo

　　el=ELNEXT(el) !取得下一个单元编号

　　*enddo

　　*cfopen,mesh,dat !输出的文件名为：mesh.dat

　　!写TecPlot文件的文件头

　　*vwrite

　　("TITLE=Ansys Temperature Analysis")

　　!写变量名

　　*vwrite

　　("VARIABLES="X","Y","Z","Temp"")

　　!写节点数和单元数

　　*vwrite,NodeNum,ElementNum

　　("ZONE n="f6.1," e="f6.1," f=fepoint"," et=brick")

　　!写节点的坐标和温度值

　　*vwrite,xyz(1,1),xyz(1,2),xyz(1,3),NodeTemp(1)

　　(4f12.6)

　　!写一个空行

　　*vwrite

　　(" ")

　　!写各单元对应的节点号

　　*vwrite,ndlst(1,1),ndlst(1,2),ndlst(1,3),ndlst(1,4),ndlst(1,5),ndlst(1,6),ndlst(1,7),ndlst(1,8)

　　(8f6.0)

　　!关闭文件

　　*CFCLOSE

　　finish

　　********************************输出结果命令流 ********************************

　　9、如何将数组中数据导入表中命令流并用曲线画出?

　　问题描述：将路径数据导出为数组后，直接将parameter->array parameter->define/edit中的数组用plot->array parameter画出的是柱状图，如图1所示，但是现在想降柱状图转化为曲线图。

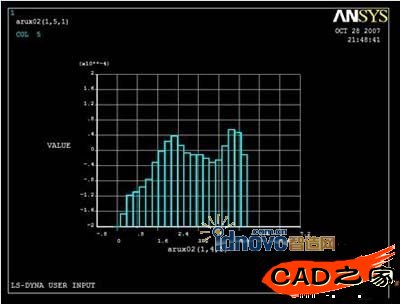

　　图1 柱状图

　　解决思路：

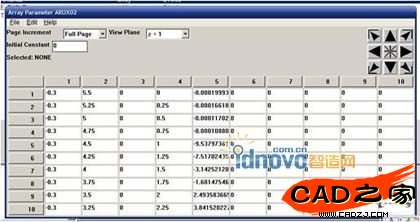

　　1)将路径数据导出后，数组的弟四列是路径长度S，第五列是ux，我们想用S做横坐标，ux做纵坐标画出曲线。数组是ARUX02(21，30，1)，如图2。定义一个表E_TABLE(21，1，1)，将数组的弟四列路径长度符给表的弟0列，将数组弟五列ux符给表的弟1列。

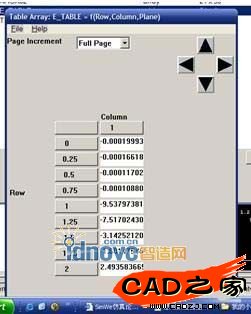

　　图2 E_TABLE表

　　2)导出表中的数据，弹出窗口如图3所示。

　　图3 导出数据对话框

　　3)执行绘制曲线命令。

　　parameter->array parameter->define/edit中的PARX=E_TABLE(1,0,1),PARY=E_TABLE(1,0,1)，

　　结果如图4所示。

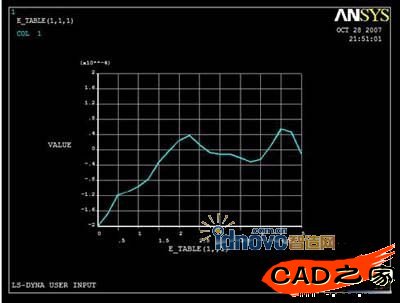

　　图4 结果曲线图
