AutoCAD 2011新功能教程：曲面命令创建楼房

本例为AutoCAD 2011新功能三维建模实例教程，在教程中我们将学习运用曲面命令创建楼房，在以往的版本中以曲面创建的房屋模型不能再编辑，在2011版本中新增了曲面的拉伸、扫掠、修剪、修补、延伸、过渡等等，它填补了曲面编辑之空白，下面就一个楼房的创建为例，谈谈用曲面创建和修改模型的方法~~

一、概论
　　用CAD创建建筑的模型，以前多用实体创建方法，比较麻烦。而以曲面创建房屋模型，却不能再编辑。现在的2011版本，新了一些曲面新工具，诸如曲面的拉伸、扫掠、修剪、修补、延伸、过渡等等，它填补了曲面编辑之空白，下面就一个楼房的创建为例，谈谈用曲面创建和修改模型的方法。

先看看这幢楼房朴实渲染的效果图：

现在，来分析一下，这楼房层高相同，如果要出图，其平面有三：底层平面、标准层平面和屋顶平面。现在的2011版，用曲面来创建这幢楼房的外壳模型，再修改、编辑为实体，不仅十分方便，而且大大减少模型文件的尺寸，有利于分面附材质渲染。

二、以线建模，用曲面创建楼房。

1、先用多段线画出这幢楼房的底层外墙的轴线，接着用“曲面拉伸”工具（注意：不是实体的“拉伸”命令），创建出底层的外壳，如图-1所示。

2、在正面的左端画一个小矩形，接着阵列为7个，供下一步修剪为窗洞之用。详图-2

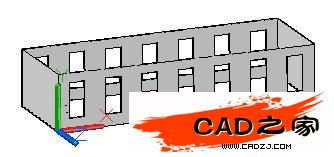

3、用“曲面修剪”工具，修剪阵列的7个小矩形，就在底层外壳的墙后，抠出了14个窗洞口了。详图-3。

4、用“三维阵列”命令，将一层外壳阵列为为5层，详图-4。

5、创建弧形外墙：在二层层高处的平面，绘制一曲线（可封闭也可不封闭），然后用“曲面拉伸”工具拉伸至屋顶，以创建出半筒体曲面，供作玻璃幕墙用，详图-5。

6、绘制地板、勒脚和雨篷：地板，由底层外墙的轴线线外“偏移”复制，并向下拉伸为实体；勒脚用底层外壳向下“延伸”而成；雨篷则由弧形外墙曲线，向外“偏移”再拉伸而成。同时，将底层正中的窗口扩大为大门洞，详图-6。

7、绘制窗扇，并插入到底层左端第一个窗洞口处，如图-7所示。

8、插入各层窗扇：用“三维阵列”命令，选择对象为是刚插入的底层左端第一个窗洞口的窗扇，阵列参数为：5行、7列、2层，各参数的间距，筒鼠标在图中指定，命令执行后就按上所有窗子了，如图-8所示

9、绘制屋面板和女儿墙：先在屋顶平面出沿外墙偏移绘制檐口线，并拉伸为屋面板；接着将外墙屋顶线，用“曲面延伸”工具，延伸1米高度作为“女儿墙”，如图-9所示。

10、完善屋面：首先将屋面板和女儿墙，用“曲面过渡”工具，补缺为圆弧的坡屋面；其次复制弧形外墙的多段线到半筒体曲面顶，再向下拉伸为弧形檐口线，接着用“曲面修补”工具，将半筒体曲面顶予以封闭。同时，便于门扇贴图，再把底层大门洞拉伸少许，以封闭门洞，完成后如Snap10所示。

11、绘制玻璃幕墙的框架龙骨：这可用多段线直接绘制，但是要设置多段线的宽度和厚度；否则，将多段线绘制的各条线作为路径，再用小矩形予以拉伸为实体。任选其一，都可成为幕墙的框架。
为分面附材质渲染之便，这里将所有墙面、屋面都用“曲面加厚”工具予以加厚为实体。这样，全部模型完成后如图-11所示。

三、将楼房模型渲染为效果图

1、配上外景渲染的效果图

2、屋顶放大渲染的效果图
