中望CAD2010三维新功能之扫掠

随着技术的不断创新，在中望CAD2010中增强了三维方面的功能，其中添加了扫掠和放样这两个新功能，使创建三维对象变得更方便。下面介绍一下扫掠这个功能。

扫掠：就是沿某一路径扫掠二维对象（轮廓可为开放或闭合）来创建三维实体，此命令有点类似拉伸，但比起拉伸有更多的选项。扫掠时可以设置对齐方式、基点、比例和扭曲参数。

可扫掠的对象有：直线、圆弧、椭圆弧、二维多段线、圆、椭圆、平面三维面、二维样条曲线。

可以用作扫掠路经的对象有：直线、圆弧、椭圆弧、二维多段线、圆、椭圆、二维样条曲线、二维多段线、三维样条曲线、三维多段线。





执行扫掠命令的方法有以下几种：


• 直接在命令栏中输入“sweep”启动扫掠命令

• 选择“绘图”——“实体”——“扫掠”命令，执行扫掠命令

• 或者在工具栏的空白处点击右键打开快捷菜单，选择“zwcad”调出“实体”工具栏，然后直接点击扫掠明令的快捷键启动命令

扫掠的一些巧妙的技巧：

1.可以在和相同的平面上绘制源对象，甚至不必将源对象放在路经上。扫掠命令会计算出源对象的中心（可以使用“基点”选项指定源对象的基点）。

2.可以沿路经扭曲对象，比如指定扭曲角度为180度，就代表从路径开始到结束队形扭曲了180度，如下图。使用“扭曲”时还有一个子选项“倾斜”，此项可以控制使用三维扫掠路径（三维多段线、三维样条曲线）时，对象自然地倾斜。





3.可以沿扫掠路径缩放源对象，如下图比例设为5，圆沿着路径放大5倍。

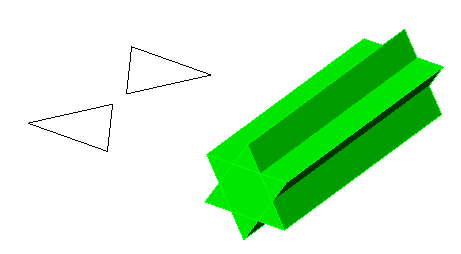

4.在使用扫掠时，用户可以同时扫掠多个对象，但这些对象必须在同一个平面中，下图就是同时扫掠了两个三角形。




5. 用户还可以通过系统变量DELOBJ来控制在创建实体后是否自动删除原来的扫掠对象和扫掠路径。在命令栏输入DELOBJ命令，此时命令栏提示 “DELOBJ的新当前值 (关闭(OFF)或打开(ON)) <打开(ON)>:”，如果输入on表示删除源对象，输入off则表示保留源对象。

扫掠命令将创建复杂的实体变得更简单，在制作三维模型的时候会经常被用到，下图一段钢丝绳就是使用扫掠功能来制作。
