[教程] 画垂线及任意角度斜线的方法

时间:2009-12-12 09:56:38 来源:

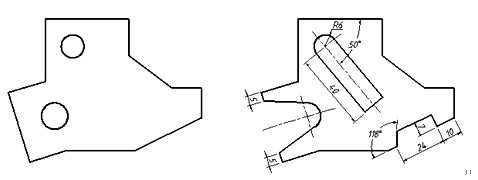

打开文件“1-15.dwg”,用XLINE、OFFSET及TRIM命令将图1-33中的左图修改为右图。这个练习的目的是使读者掌握画垂线及任意角度斜线的方法。

1-33画垂线及倾斜直线
操作范例——画垂线及任意角度斜线
1.        用XLINE命令画直线J、K、L、M,再绘制平行线N,如图1-34左图所示。
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: ext
                                                                        //捕捉延伸点
于 5                                                //输入B点与A点的距离
指定通过点: tan到                                                //捕捉切点C
指定通过点:                                        //按Enter键结束
命令:                                                        //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: ext
                                                                        //捕捉延伸点
于 5                                                //输入E点与D点的距离
指定通过点: tan到                                        //捕捉切点F
指定通过点:                                        //按Enter键结束
命令:                                                //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”选项
输入构造线的角度 (0) 或 [参照(R)]:  r                        //使用“参照(R)”选项
选择直线对象:                                        //选择线段GH
输入构造线的角度 <0>: 90                                //输入构造线与线段GH的夹角
指定通过点: ext                                                //捕捉延伸点
于 10                                                //输入H点与G点的距离
指定通过点:                                        //按Enter键结束
命令:                                                //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”选项
输入构造线的角度 (0) 或 [参照(R)]:  r                        //使用“参照(R)”选项
选择直线对象:                                        //选择线段GH
输入构造线的角度 <0>: -118                        //输入构造线与线段GH的夹角
指定通过点: ext                                        //捕捉延伸点
于 34                                                //输入I点与G点的距
指定通过点:                                        //按Enter键结束
命令: _offset                                        //画平行线
指定偏移距离或<20.0000>: 7                                //输入平移距离
选择要偏移的对象,或 <退出>:                                //选择线段GH
指定要偏移的那一侧上的点:                                //在线段GH的左上方单击一点
选择要偏移的对象,或 <退出>:                                //按Enter键结束
修剪及删除多余线条,结果如图1-34右图所示。

1-34画直线J、K、L、M等
知识难点:XLINE命令可以画无限长的构造线,利用它能直接画出水平方向、竖直方向、倾斜方向及平行关系的直线。该命令选项如下。
水平(H):画水平方向直线。
垂直(V):画竖直方向直线。
角度(A):画任意角度斜线,或通过某点画一条与已知线段成一定角度的直线。
二等分(B):绘制一条平分已知角度的直线。
偏移(O):可输入一个平移距离绘制平行线,或指定线段通过的点来创建新平行线。
2.        用XLINE命令画直线Q、R、S、T,再绘制平行线U、V、W,如图1-35左图所示。
命令: _xline 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”选项
输入构造线的角度 (0) 或 [参照(R)]:  -50                //输入构造线的倾斜角度
指定通过点: cen于                                //捕捉圆心O
指定通过点:                                        //按Enter键结束
命令:                                                //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”选项
输入构造线的角度 (0) 或 [参照(R)]:  r                        /使用“参照(R)”选项
选择直线对象:                                                //选择直线Q
输入构造线的角度 <0>: 90                                //输入构造线与直线Q的夹角
指定通过点: cen于                                        //捕捉圆心O
指定通过点:                                        //按Enter键结束
命令:                                                        //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: cen于
                                                                        //捕捉圆心P
指定通过点: per到                                //捕捉构造线与线段X的垂足
指定通过点:                                                //按Enter键结束
命令:                                                        //重复命令
XLINE 指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
                                                                        //使用“角度(A)”选项
输入构造线的角度 (0) 或 [参照(R)]:  r                        //使用“参照(R)”选项
选择直线对象:                                                //选择直线S
输入构造线的角度 <0>: 90                        //输入构造线与直线S的夹角
指定通过点: cen于                                                //捕捉圆心P
指定通过点:                                                //按Enter键结束
命令: _offset                                                //画平行线
指定偏移距离或<20.0000>: 6                                        //输入平移距离
选择要偏移的对象,或 <退出>:                                //选择直线Q
指定要偏移的那一侧上的点:                                //在直线Q的左下方单击一点
选择要偏移的对象,或 <退出>:                                //选择直线Q
指定要偏移的那一侧上的点:                                //在直线Q的右上方单击一点
选择要偏移的对象,或 <退出>:                                //按Enter键结束
命令:OFFSET                                                //重复命令
指定偏移距离或<6.0000>: 40                                        //输入平移距离
选择要偏移的对象,或 <退出>:                                //选择直线R
指定要偏移的那一侧上的点:                                //在直线R的右下方单击一点
选择要偏移的对象,或 <退出>:                                //按Enter键结束
修剪及删除多余线条,结果如图1-35右图所示。

1-35画直线Q、R、S等
3.        将线段Q、R、S、T修改到中心线层上,结果如图1-36所示。


1-36修改对象所在的图层
