很多设计单位都有这样的打印习惯,用图幅最大的纸进行打印,将图打出后进行裁纸,如果打印比较小的图纸,则将几张小图拼在一起进行打印,尽可能合理的利用纸张,既不浪费又省却了频繁更换打印机纸卷的麻烦。
但是同时也出现了问题,大小不一的图纸,在拼排的时候自己都要一一计算长短、设计拼排方式,如果少量图纸拼排起来还比较容易,图纸一多这项工作就显的过于烦琐了。
浩辰cad的自动排图功能成功的解决了这个问题,软件提供了自动搜索图框,根据图框尺寸进行计算,根据计算结果进行排图的功能,用户只需选择哪些图纸是自己需要排图打印的,其它一切都交给软件来处理好了,下面介绍下该功能的使用方法。
在浩辰CAD2009中,选择菜单:扩展工具——自动排图,即可打开排图功能,弹出如图的对话框。
这时先别着急选择图纸,首先应该进行一下设置,首先在界面上进行绘图仪图幅的设置以及各种间距的设置,然后点击“选项”按钮,弹出如图对话框
如果图纸是由浩辰机械软件或者天河机械软件设计的,那么可以选择“浩辰机械图纸管理图框引擎”或“天河机械图纸管理图框引擎”,否则应该选择“通用图框引擎”。
设置完毕后就可以点击界面上的“加入文件”选项来加入要进行排图的文件了,建议在进行排图命令前将要排的图复制到一个文件夹中,那样更利于整理及传输。
选择加入文件

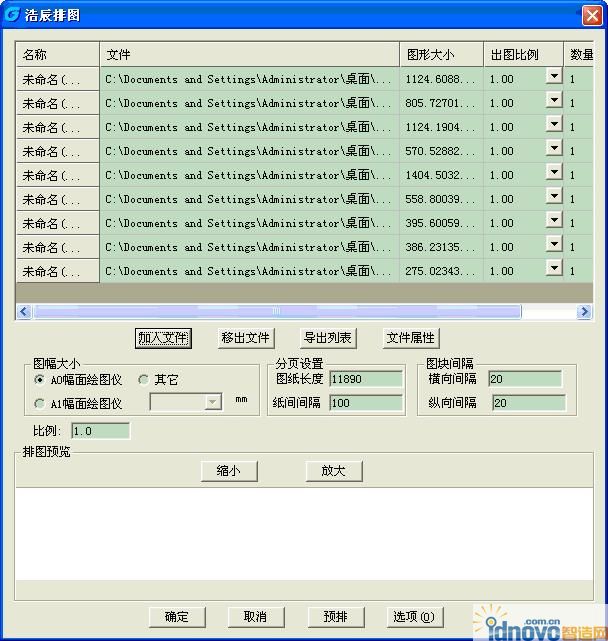

选择完后就会在列表列出选择的全部图框文件
选择“预排”后,系统就会对上面的图框进行智能排图。在窗口中就能看到排图效果了。如果不合理可能点相应图框,系统会自动在文件列表中选择相应图框文件。
确定后系统将进行正式排图——将参与排图的图框插入到当前文件中。
然后进行打印输出即可。
