上海明珠二号线地铁铝合金车体焊接工艺

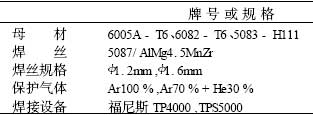

表2 　母材和焊丝的主要化学成分%
不同牌号母材及其化学成分焊丝化学成分

2 　生产储存环境和辅助材料使用的要求

2. 1 　生产储存温度湿度的要求
　　铝合金的生产和储存环境必须防尘、防水、干燥。环境温度通常控制在5 ℃以上, 湿度控制在70 %以下。
　　应尽量保证焊接环境的湿度不能太高,湿度过高会使焊缝中气孔的产生几率明显增加,从而影响焊接质量。空气的剧烈流动会引起气体保护不充分,从而产生焊接气孔,可设置挡风板以避免室内穿堂风的影响。
2. 2 　焊丝及送气软管的使用要求
　　对焊材的使用应该注意:铝焊丝要与钢焊材分开储存,使用期不超过1a 。焊接完成后,要在焊机中取出焊丝进行密封处理,防止污染。不同材质的送气软管抵抗湿气进入的能力不同,尤其在送气压力高时,送气软管的影响更明显。送气软管最好使用特富龙软管(Teflon) 。
2. 3 　工装的选用
　　铝合金焊接最好选用点接触形式的工装,以减小工装与工件的接触面积。如果工装对工件是面接触,就会很快带走工件的热量,加速了熔池的凝固,不利于焊缝气孔的排除。工装液压系统的压力最好控制在9～9. 5 MPa 。
　　压力过小达不到预设反变形的目的,但是压力过大,又会使铝合金结构的拘束度增大。由于铝合金的线胀系数大,高温塑性差,焊接时易产生较大的热应力,可能会使铝合金结构产生裂纹。
3 　焊丝及保护气体的选用
3. 1 　焊丝的选用
　　对于6005A、6082、5083 母材来说,选择的焊丝牌号为5087/ AlMg4. 5MnZr ,5087 焊丝不仅抗裂性能好,抗气孔性能优越,而且强度性能也很好。对于焊丝规格的选择,优先选择大直径规格的焊丝。同样的焊接填充量即同等重量的焊丝,大规格焊丝较小规格焊丝的表面积要小很多,因此,大规格焊丝较小规格焊丝的表面污染要少即氧化区域要小,焊接质量更容易达到要求。另外大直径焊丝的送丝过程更容易操作。对于8 mm 以下板厚的母材一般采用1. 2 mm直径的焊丝,对于8 mm 及以上板厚的母材采用1. 6 mm 直径的焊丝。自动焊机采用
1. 6 mm直径的焊丝。
3. 2 　保护气体的选用
　　Ar100 %的特点是电弧稳定、引弧方便,对于8mm以下板厚的母材一般采用Ar100 %进行焊接。对于8 mm 及以上板厚的母材和气孔要求高的焊缝,采用Ar70 % + He30 %进行焊接。氦气的特点在于:9 倍于氩气的导热性,焊接速度更快,气孔率减少,熔深增加。厚板焊接时,Ar100 %和Ar70 % +He30 %的熔深状况见图1。气体的流量选择不是越大越好,流量过大会造成紊流,导致熔池保护不充分,空气与熔敷金属发生反应,会改变焊缝组织,使性能下降,而且产生焊接气孔的倾向增加。

4 　焊前准备工作的要求
4. 1 　坡口的处理

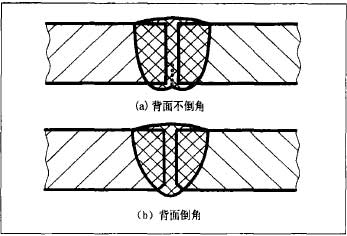

　　板厚在3 mm 以下的对接焊缝可不开坡口,只需在焊缝背面倒一0. 5～1 mm 的角即可,这样有利于气体的排放和避免背面凹槽。背面是否倒角对焊缝的影响,见图2。
　　铝合金厚板的坡口角度较钢板的要大。单边坡口一般采用55°坡口,双边坡口采用每边35°坡口。这样可以使焊接的可达性提高,同时可降低未熔合缺陷的产生几率。#p#分页标题#e#

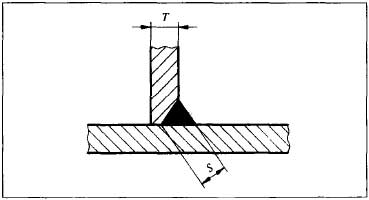

　　对于厚板T 形接头中的HV 或HY接头,要求填满坡口外,再加一个角焊缝,使焊缝总尺寸S 不小于板厚T。厚板T 形接头焊接要求见图3。

6 　结束语
　　对车体焊缝质量和外形尺寸进行了检验和控制;对顶盖外侧焊缝进行渗透探伤;对底架牵引梁和枕梁焊缝进行了超声波探伤;对车体重要的外形尺寸用激光跟踪仪和水准仪进行了检测。所生产的全部10 列车体,经西门子专家检验合格。目前,铝合金车体的焊接工艺也已经进入成熟稳定阶段。为上海地铁明珠线二期工程生产的4 列地铁列车已经抵达上海地铁梅陇基地,调试运行良好。
