教您如何快速看懂国外机械图纸(图)

时间:2011-05-29 15:26:51 来源:未知
摘要: 我国引进了不少国外设备、图纸和其它技术资料,有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术,故快速看懂国外机械图纸很有必要。 Tags: 国外机械图纸   投影方法   国际标准   投影标记

自改革开放以来,我国引进了不少国外设备、图纸和其它技术资料,有不少发达国家的机械图样投影方法与我国所采用的投影方法不同。为了更好地学习发达国家的先进技术,故快速看懂国外机械图纸很有必要。

1 概述 当今世界上,ISO国际标准规定,第一角和第三角投影同等有效。各国根据国情均有所侧重,其中俄罗斯、乌克兰、德国、罗马尼亚、捷克、斯洛伐克以及东欧等国均主要用第一角投影,而美国、日本、法国、英国、加拿大、瑞士、澳大利业、荷兰和墨西哥等国均主要用第三角投影。解放前我国也采用第三角投影,新中国成立后改用第一角投影。在引进的国外机械图样和科技书刊中经常会遇到第三角投影。 ISO国际标准规定了第一角和第三角的投影标记(图1和图2)。在标题栏中,画有标记符号,根据这些符号可识别图样画法,但有的图纸无投影标记。

第一角画法标记符号
图1 第一角画法标记符号

第三角画法标记符号
图2 第三角画法标记符号

2 第三角投影

空间可由正平面V、水平面H、侧平面W将其划分成八个区域,分别为第1、第2、第3、第4、第5、第6、第7、第8分角,如图3所示。

如何快速看懂国外机械图纸
图3

2.1 将物体放在第一分角内投影称为第一角投影,又称E法——欧洲的方法。

2.2 将物体放在第三分角内投影称为第三角投影,又称为A法——美国的方法。

我国用的是第三角投影法。

第三角投影是假想将物体放在透明的玻璃盒中,以玻璃盒的每个侧面作为投影面,按照人—面—物的位置作正投影而得到图形的方法,如图4、图5。

如何快速看懂国外机械图纸
                图4                                         图5 #p#分页标题#e#

2.3 第三角投影中六个基本视图的位置

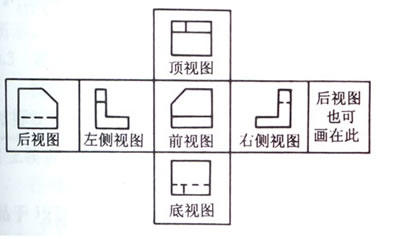

ISO国际标准规定,第三角投影中六个基本视图的位置如图6所示。

第三角投影中六个基本视图的位置
图6

以上视图是将物体投影到一个封闭矩形(透明的)“投影箱”的各个投影面上而得到的。

每个视图都可以理解为:当观察者的视线垂直与相应的投影面时,他所看到的物体的实际图像。

前视图即观察者假想自己处于物体的前面,并逐点移动眼睛的位置,且视线始终垂直于一个假想的正立投影面(透明的)而得到的物体的正面投影,其它视图可按类似方法获得。

读图者应当始终把视图看作是物体本身的一面。从前视图可看出物体的高度与宽度,以及物体顶面、底面、左侧面和右侧面的位置。顶视图显示物体的深度和宽度。

2.4 第三角投影的优点

(1)视图配置较好,便于识图

视图之间直接反映了视向,便于看图,便于作图。左视图在左边,右视图在右边。而第一角投影有时要采用“向视图”来弥补表达不清楚的部位。

(2)易于想象物体的空间形状

左视图和右视图向里,顶视图向下,这样易于想象物体的形状。

(3)便于绘制轴侧图

易于想象物体的空间形状,对绘制轴侧图时想象物体形状有直接帮助。

(4)有利于表达零件细节

相邻图就近配置,一般均不需另加标注,如图7。

如何快速看懂国外机械图纸
图7

(5)尺寸及其它标注相对集中。

3一些主要国家图线宽度的比较(表1)

表1

线宽 国家 线型

中国

美国

美国

英国

粗实线

b(0.5~2)

b(0.5~2)

#p#分页标题#e#

0.4~0.8

0.7

细实线

B/3(0.17~0.66)

0.016"

0.3以下

0.3

4 几个国家机械图样标准简介

4.1 美国标准(ANSI)

美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影,但必须指明)。

视图布置形式有两种,第一种与ISO国际标准相同,如图6。第二种如图8。

如何快速看懂国外机械图纸
图8

美国标准中尺寸标注法:美国图样中的尺寸很少以mm为单位,一般采用英寸(1英寸=25.4mm),原来采用分数形式表示多少英寸,如9/16英寸等,1966年以后改为十进制,写成小数形式。数值小于1时小数点前不写0,数字推荐水平书写。公差尺寸的上、下偏差,要注意与基本尺寸保持相同的小数位数,如 或 ,尺寸在6英尺以上应注出英尺英寸符号,如“12′7″。 1)直径、半径、球形代号

①视图明确反映为圆形时,不注直径代号DIA(diameter)或D,如图9;只有一个非圆视图时,尺寸数字后加注直径代号DIA或D,如图10。

如何快速看懂国外机械图纸
图9

如何快速看懂国外机械图纸
图10

②半径尺寸数字后不加注半径代号R(radius),当半径尺寸标注在不反映半径和圆弧实形的视图中,要求半径尺寸数字后加注代号TRUER (TRUE RADIUS)(真实的R)。球形代号在尺寸数字后加注代号SPHER DIA(球直径)或SPHERR(SPHER RADIUS)(球半径)。

(2)弦长(CHORD)、弧长(ARC)注法如图11所示。

弦长
图11

(3)倒角CHAM(CHAMBER)如图12所示。

倒角CHAM
图12

(4)沉孔如图13。

沉孔
图13

(5)键槽如图14。

键槽
图14

(6)螺纹标记如图15。

螺纹标记 #p#分页标题#e#
图15
4.2 日本标准(JIS)

图样表示方法与美国接近,一般使用第三角投影画法,原则上同一张图纸不得混用第一角、第三角画法,必要时两种画法可局部地混合使用,但必须用箭头示出另一种画法的投影方向。

日本标准中尺寸标注法:

(1)直径、半径、正方形、球形代号

图中有直径、半径、正方形或球面直径、半径时,在尺寸数字前加注“φ”、“R”、“□”,当图形明确时,可省去φ、R、□。

(2)倒角

一般与我国相同,对45°倒角,可用字母“C”表示,如图16所示,C2相当于2×45°,C3相当于3×45°。

(3)板厚未画出时,可加注字母“t”,如图16中的t10,相当于我国的δ=10。

(4)用“P”表示铆钉孔间距,如:P=100,P=98(表示孔间距为100或98)。

(5)孔的尺寸数字后可表示其它内容

①盲孔,如图17。关于加工方法的说明通常标注在尺寸数字之后,如深サ(表示深度)、キソ(表示钻孔)等。

②螺纹画法与我国相近,其标注形式如图18所示。 ?? ?

盲孔
图17 ??

螺纹
图18

4.3 英国标准(BS)

视图表达方法与ISO国际标准基本相同,尺寸标注方法与我国国标(GB)基本相同,单位也是mm,在尺寸引出线与轮廓间留有间隙(1mm左右)。剖视图中,有的画出剖面线,有的不画剖面线。

4.4 法国标准(NF)

视图表达方法与ISO国际标准基本相同,尺寸标注与我国尺寸标注基本相同。

4.5 德国(主要指原联邦德国)标准(DIN)

视图表示方法与ISO国际标准基本相同,投影为圆的视图中尺寸线只有一个箭头,尺寸后加注Φ;有两个箭头的不注“Φ”。其它尺寸注法都能看懂。

4.6 俄罗斯等独联体国家标准(ГОСТ)

视图表达、尺寸标注与我国基本相同。

其它如:加拿大标准(CSA)、波兰标准(PN)与ISO国标标
