数控铣床配置的数控系统不同,其操作面板的形式也不相同,但其各种开关、按键的功能及操作方法大同小异。下图为FANUC 0-MD、华中数控HNC-21M、GSK980M型数控系统控制面板。

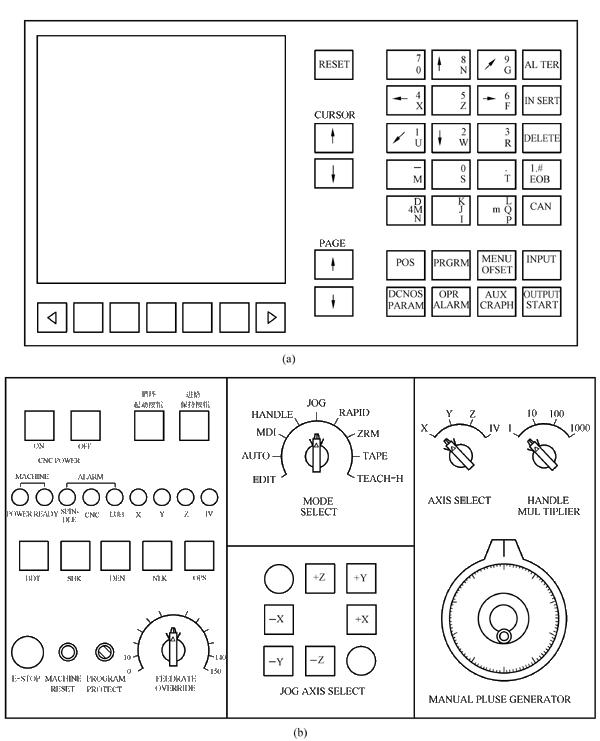

图1 FANUC-0M系统操作面板

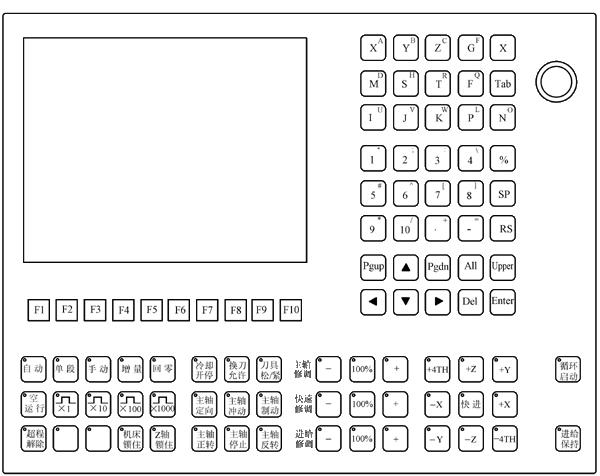

图2 华中世纪星系统操作面板
图3 GSK980M系统操作面板
控制面板各功能键
名 称
按 键
功能说明
FANUC
华中世纪星
GSK980M
复位键
RESET
-
//
复位数控系统
光标移动键
CURSOR
▲、▼
一步步移动光标
↑:向前移动光标
↓:向后移动光标
页面变换键
PAGE
Pgup,Pgdn
用于屏幕选择不同页面
↑:向前变换页面
↓:向后变换页面
替换键
ALTER
编程时用于替换输入的字(地址、数字)
插入键
INSERT
编程时用于替换输入的字(地址、数字)
删除键
DELET
Del
编程时用于删除已输入的字或删除程序
取消键
CAN
取消上一个输入的字符
位置显示键
POS
在屏幕上显示机床现在的位置
程序键
PRGRM
在编辑方式,编辑和显示在内存中的程序,在MDI方式,输入和显示MDI数据
自诊断参数键
DGNOS
PRARM
设定和显示参数表及自诊断表的内容
报警号显示键
OPR
ALARM
按此键显示报警号
输入键
INPUT
除程序编辑方式外,当在面板上按一个字母或数字键后,必须按此键才能输入到CNC内
输出启动键
OUTPUT
START
按下此键,CNC开始输出内存中的参数或程序到外部设备
