大昭和(BIG)加工中心系统

时间:2011-04-16 09:38:42 来源:未知
大昭和(BIG)精机株式会社是日本最大的加工中心系统专业生产厂家。产品具有高精度、高质量、易操作等特点,不但在日本拥有最高的市场占有率,同时也为世界各国用户所青睐。由其发明和拥有的BIG—PLUS主轴两面定位系统以其适合“高速加工”的特点,深刻影响和领导着机械加工和刀具系统的发展方向。主要产品有CK模块式镗刀系统、高速加工用美夹刀柄系列、BIG-KAISER镗刀系列、弹性夹头系列、强力铣刀夹头系列,攻丝夹头系列、角度头、增速器、各种外转内冷刀柄及寻边仪的等测量用小型传感器系列。

1.高精度弹簧夹头(NEW BABY CHUCK)

   大昭和公司生产的新宝贝(NEW BABY)弹性夹头系列品种达230多种,在不用任何延长系统的情况下,编程长度可达300mm,夹套鼻端跳动0.001mm,刀具直径4倍处跳动0.003mm。尤其适合于高精度、高转速加工。

2. 高精度强力铣刀夹头 (NEW HI-POWER MILLING CHUCK)

    大昭和生产的用于重切削的、具有高刚性、高把持力和具有很高的跳动精度的高精度强力铣刀夹头, 是高效率铣削加工的保证。

3. 模块式镗刀系统 (CK BORING SYSTEM)

   大昭和公司生产的BIG-KAISER模块化镗刀系列,连接可靠,精度的保持性好,在日本几乎进入了所有的精密机械加工工厂,镗孔范围从Ф2-Ф830mm,调整精度有0.01/Ф和.002/Ф可供选择。

4. 高速加工用美夹系列夹头 (MEGA CHUCK SERIES)

   大昭和生产的所有高速加工用刀柄都经过精密检测和平衡修正,并设计成最合理的构造以适应高速加工的要求。其刀柄具有高刚性、高精度、高平衡性的特点,可以稳定进行重切削加工。

5. 液压刀柄(HYDRAULIC CHUCK)

   大昭和生产的高精度液压夹头采用两点把持式和一体型构造,把持力强,跳动精度高,是立铣刀、硬质合金钻头、金刚石铰刀等高精度加工的保证。

6. 效率化刀具系统,增速器,角度头,外转内冷刀柄

   大昭和生产的效率化刀具系统,将加工中心没有的技能装备在刀柄上,构成"效率化系列"。提高加工中心的附加价值和
整体的生产效率。

  "增速器系列",能不增加机器的负担而提高刃具的转速,从而进行高速加工。
  高速切削可以提高加工精度、节约加工时间、降低加工成本。
  而用增速器进行高速切削,投资成本少、机器负担小、主轴寿命长。

  使用BIG的各种角度头,多面加工的时间大幅度缩短。
  特点:
  独特的油封机构:使得防水、防尘效果大幅度改善。
  刀尖直接冷却:可以提高加工精度,延长刃具寿命。
  角度分度机能PAT.P:万能型角度头可以将加工角度在0-90°间自由调整(最小1°)

  外转内冷刀柄,供无中心内冷的机床使用,其独创的分离构造避免漏油使刀柄的寿命延长。

增速器

角度头

外转内冷刀柄

7. 快锋机夹式立铣刀 (FULLCUT MILL)  #p#分页标题#e#

  大昭和生产的快锋机夹式立铣刀,首次将偏心后角技术运用在机夹式立铣刀上,兼备轻快切削性和强韧性

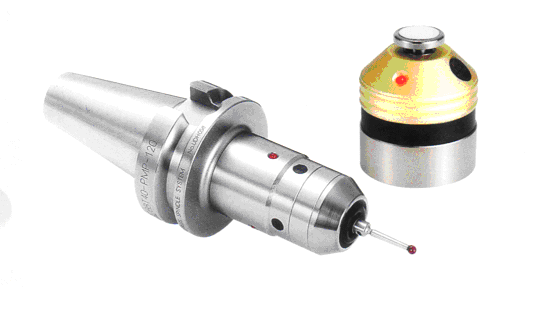

 8. 其他:寻边仪,工轴测定器等
