合理使用CAM350 自动排版，使设计更清晰

　　一、调入文件

　　1、从文件夹中正确调入GERBER 文件和DRILL 文件到CAM350 中

　　2、定义PCB 板的有效外框

　　3、将值设置为0，即将忽略线粗，在拼版的时候就不会出现误差了

　　4、进入 ToolsPanel Editor

　　5、如图中显示为一个框，如果要显示图形的话请看下图，将View Circuit Images 勾起来，就可显示全图形了

　　6、接着就可以进行排版设置了，如下图：

　　Panle：定义铜板开料的尺寸

　　Border Spacing：定义板图形离板边的距离，默认为置中

　　Minimum Image Spacing：设置相邻两个pcs 之间的间距

　　注：为了方便可以将其存为一个.pan 的文件，以便以后调用

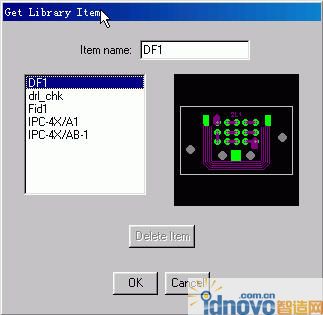

　　Coupon：这里可以增加板边工艺焊盘和尾孔焊盘，如：线路对位用的靶标

　　Drl_chk：为钻孔增加尾孔。

　　Fid1：板边的对位靶标

　　可以在Symbol Editor 对这些符号进行单独编辑

　　按Add，会出现下列对话窗

　　Title Block：添加板边注释文字，如：生产型号以及日期

　　按Add 会出现下列对话窗

　　Pinning Hole：增加板边工艺孔

　　Fiducial：可以增加自定义的一些符号，可以灵活运用

　　8、设置完成后，按OK，退出。再按右上角的Create 按钮，进行排版设置

　　Image Rotation：旋转角度设置

　　Between：两个相邻单元的相对间距

　　Offset： 设置两个单元的绝对间距

　　Compute：上面选项为自动调整间距到平均位置

　　下面选项为按自已定义的间距进行排版

　　SpreadSheet：按钮将出现下列图形：

　　可以对单元进行旋转、增加以及删除等操作

　　Panel Setup：将返回到板边工艺设置的对话窗里

　　Create：进行排板

　　有很多朋友说自动拼版会有误差，但我只要在CAM EDITOR 里设置一个有效板框，就可以避免现象。

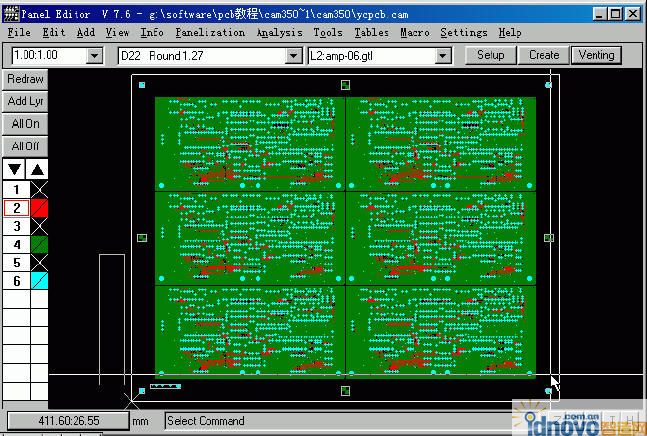

　　上图已经是排好并且加好定义孔位的图形，但还有加电镀边，接下来就加工艺边吧

　　按右上角的Venting 按钮

　　Soild Pattern：增加以矢量的填充的板框

　　Dot Pattern：增加以焊盘填充的板框

　　Hatch Pattern：增加用交叉线填充的板框

　　Offset from Panel Edge：设置填充区域离板边的距离

　　Offset from Images：设置填充区域离图形的距离

　　Offset from Symbols：设置填充区域离板边工艺孔的距离

　　在Vents 中按ADD 增加一个定义项，再在Layers 设置所要定义的层

　　Robber Bar：如果选取这个选项的话Offset from Images 选项就会变为Robber Bar Width，这样可以设板边往里面增加的工艺边宽度，而不会考虑工艺边距离图形的宽度。

　　Dot Pattern 设置选项：

　　Hatch Pattern 设置选项：
