关于套类零件的数控车削工艺分析及加工

时间:2011-02-28 10:31:25 来源:

  本文介绍了套类零件的数控车削加工工艺分析及加工。

  如图1为典型轴套类零件,该零件材料为45钢,无热处理和硬度要求,试对该零件进行数控车削工艺分析(单件小批量生产)。

  (1)零件图工艺分析

  该零件表面由内外圆柱面、内圆锥面、顺圆弧、逆圆弧及外螺纹等表面组成,其中多个直径尺寸与轴向尺寸有较高的尺寸精度和表面粗糙度要求。零件图尺寸标注完整,符合数控加工尺寸标注要求;轮廓描述清楚完整;零件材料为45钢,加工切削性能较好,无热处理和硬度要求。

  通过上述分析,采用以下几点工艺措施。

  ①对图样上带公差的尺寸,因公差值较小,故编程时不必取平均值,而取基本尺寸即可。

  ②左右端面均为多个尺寸的设计基准,相应工序加工前,应该先将左右端面车出来。

  ③内孔尺寸较小,镗1:20锥孔与镗φ32孔及150锥面时需掉头装夹。

轴承套零件

图1轴承套零件

  (2)选择设备

  根据被加工零件的外形和材料等条件,选用CJK6240数控车床。

  (3)确定零件的定位基准和装夹方式

  ①内孔加工

  定位基准:内孔加工时以外圆定位;

  装夹方式:用三爪自动定心卡盘夹紧。

  ②外轮廓加工

  定位基准:确定零件轴线为定位基准;

  装夹方式:加工外轮廓时,为保证一次安装加工出全部外轮廓,需要设一圆锥心轴装置(见图2双点划线部分),用三爪卡盘夹持心轴左端,心轴右端留有中心孔并用尾座顶尖顶紧以提高工艺系统的刚性。

  (4)确定加工顺序及进给路线

  加工顺序的确定按由内到外、由粗到精、由近到远的原则确定,在一次装夹中尽可能加工出较多的工件表面。结合本零件的结构特征,可先加工内孔各表面,然后加工外轮廓表面。由于该零件为单件小批量生产,走刀路线设计不必考虑最短进给路线或最短空行程路线,外轮廓表面车削走刀路线可沿零件轮廓顺序进行(见图3)。

  (5)刀具选择

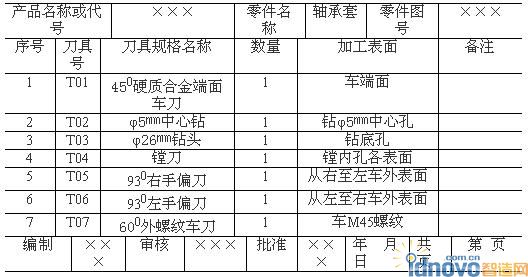

  将所选定的刀具参数填入表1轴承套数控加工刀具卡片中,以便于编程和操作管理。注意:车削外轮廓时,为防止副后刀面与工件表面发生干涉,应选择较大的副偏角,必要时可作图检验。本例中选κ=55。

外轮廓车削装夹方案

图2外轮廓车削装夹方案

外轮廓加工走刀路线

图3外轮廓加工走刀路线

表一轴承套数控加工工艺卡片

轴承套数控加工工艺卡片

  (6)切削用量选择

  根据被加工表面质量要求、刀具材料和工件材料,参考切削用量手册或有关资料选取切削速度与每转进给量,然后利用公式vc=πdn/1000和vf = nf,计算主轴转速与进给速度(计算过程略),计算结果填入表一工序卡中。

  背吃刀量的选择因粗、精加工而有所不同。粗加工时,在工艺系统刚性和机床功率允许的情况下,尽可能取较大的背吃刀量,以减少进给次数;精加工时,为保证零件表面粗糙度要求,背吃刀量一般取0.1~0.4㎜较为合适。

  (7)数控加工工艺卡片拟订

  将前面分析的各项内容综合成表二所示的数控加工工艺卡片。

表二轴承套数控加工工艺卡片续表

轴承套数控加工工艺卡片续表
