CK0630车床端面车削及外圆加工工艺路线程序一例

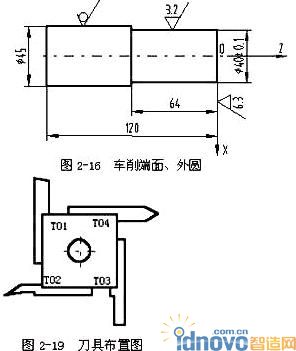

　　如图2-16所示工件，毛坯为φ45㎜×120㎜棒材，材料为45钢，数控车削端面、外圆。

　　1.根据零件图样要求、毛坯情况，确定工艺方案及加工路线

　　1)对短轴类零件，轴心线为工艺基准，用三爪自定心卡盘夹持φ45外圆，使工件伸出卡盘80㎜，一次装夹完成粗精加工。

　　2) 工步顺序

　　① 粗车端面及φ40㎜外圆，留1㎜精车余量。

　　② 精车φ40㎜外圆到尺寸。

　　2.选择机床设备

　　根据零件图样要求，选用经济型数控车床即可达到要求。故选用CK0630型数控卧式车床。

　　3.选择刀具

　　根据加工要求，选用两把刀具，T01为90°粗车刀，T03为90°精车刀。同时把两把刀在自动换刀刀架上安装好，且都对好刀，把它们的刀偏值输入相应的刀具参数中。

　　4.确定切削用量

　　切削用量的具体数值应根据该机床性能、相关的手册并结合实际经验确定，详见加工程序。

　　5.确定工件坐标系、对刀点和换刀点

　　确定以工件右端面与轴心线的交点O为工件原点，建立XOZ工件坐标系，如前页图2-16所示。

　　采用手动试切对刀方法(操作与前面介绍的数控车床对刀方法基本相同)把点O作为对刀点。换刀点设置在工件坐标系下X55、Z20处。

　　6.编写程序(以CK0630车床为例)

　　按该机床规定的指令代码和程序段格式，把加工零件的全部工艺过程编写成程序清单。该工件的加工程序如下：

　　N0010 G59 X0 Z100 ;设置工件原点

　　N0020 G90

　　N0030 G92 X55 Z20 ;设置换刀点

　　N0040 M03 S600

　　N0050 M06 T0101 ;取1号90°偏刀，粗车

　　N0060 G00 X46 Z0

　　N0070 G01 X0 Z0

　　N0080 G00 X0 Z1

　　N0090 G00 X41 Z1

　　N0100 G01 X41 Z-64 F80 ;粗车φ40㎜外圆，留1㎜精车余量

　　N0110 G28

　　N0120 G29 ;回换刀点

　　N0130 M06 T0303 ;取3号90°偏刀，精车

　　N0140 G00 X40 Z1

　　N0150 M03 S1000

　　N0160 G01 X40 Z-64 F40 ;精车φ40㎜外圆到尺寸

　　N0170 G00 X55 Z20

　　N0180 M05

　　N0190 M02
