CAD/CAM应用为什么选择Quadro专业图卡？

　　图3 在CATIA这类CAD/CAM程序复杂的界面下要频繁在模型环境内弹出菜单，

　　有Quadro FX的支持不会影响模型的快速实时复显

　　区别4：硬件加速的图形剖切

　　三维设计软件的好处之一就是直观和产品结构的可见性好，对于结构复杂的三维实体我们经常需要进行剖切操作，以“窥视”产品的内部结构或部件之间的连接关系，而且剖面也是工程图形语言中必不可少的表述方式之一。Quadro FX的硬件架构能对剖切操作进行加速，提高操作效率，改善应用体验。越是复杂的模型这种硬件加速就越能体现其优势，让操作者体会“庖丁解牛”的快感。而三维游戏基本是用不上剖切操作的，用户在三维游戏中看到栩栩如生的“魔兽”，只会感到紧张和刺激，却绝不会关心“魔兽”的内部结构，因此，面向消费娱乐群体的GeForce就没必要去支持硬件级别的图形剖切加速。

　　图4 在Solidworks环境下的剖切操作有了Quadro FX的支持流畅自如

　　区别5：动态显存管理和UMA

　　针对专业图形的Quadro FX显卡具备更为科学的显存管理机制，当进行大型CAD图形设计时，显卡会智能地分配管理显存，首先保证CAD软件需要，首先保证当前模型、当前视图的需要，以保证正在进行的工作流畅运行。而GeForce用户基本不涉及这个问题，因此也不提供类似的显存管理功能。其结果是，使用GeForce运行大型三维图形设计时，256MB显存的实际效果与同样Quadro FX 256MB显存的效果相差巨大，且同时运行多个模型时GeForce的运行效率大幅度降低。而且，Quadro FX支持UMA(统一显存构架)技术，将祯、材质和矢量数据统一存放在显存中，并根据应用需要动态调整资源，提高了数据传输和显存利用的效率，对进行复杂外观、场景设计的CAD和DCC用户而言，UMA所带来的效果非常明显。

　　区别6：双面光源处理

　　在计算机中显示三维模型需要通过三角形或多边性的面片，这些面片组成了多姿多彩的三维世界。而为了得到真实感的三维模型，必须考虑光源问题，必须通过计算机模拟自然界光源的反射、散射等效果。Quadro FX支持双面光源处理，保证了当CAD用户旋转不封闭曲面，或剖切封闭的空间时，三维模型的另一面或内表面同样得到很好的光源处理，从而得到内外兼具真实感的完整三维模型。GeForce用户并不需要双面光源处理，因为在游戏场景中的三维物体仅仅需要处理对外显示的面，而物体的内侧不需要显示，因而不需要额外花费资源进行处理。这是三维CAD和三维游戏的需求明显不同，因此，Quadro FX和GeForce在处理这一问题时所采用的方式也明显不同。

　　图5 是否支持双面光源在三维软件里区别非常明显

　　区别7：专业软件认证和优化

　　为了保证在各种CAD/DCC专业软件中获得最佳表现，Quadro FX全系列显卡都额外进行一项工作：专业软件认证。NVIDIA和大量的专业软件厂商合作，包括Autodesk、PTC、DASSAULT SYSTEMES、Solidworks、Simense PLM等主流厂商，在Quadro FX的设计、检测阶段保证其在专业软件中的良好、稳定表现。在Quadro FX显卡的驱动程序中，专门针对不同的专业应用进行了优化调整，用户选择相应的优化方案后效能可以得到不同程度的改善。而这些工作是不会在GeForce显卡系列上进行的，理由很简单，成本会大幅度提升，而游戏娱乐用户也不需要。

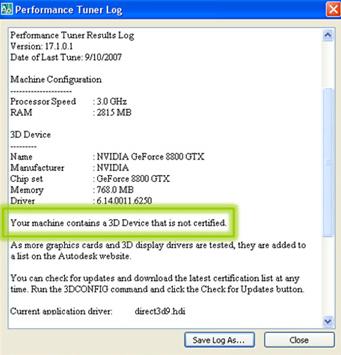

　　图6 GeForce 8800GTX在AutoCAD下显示其驱动没有经过Autodesk公司的官方认证，

　　因此无法获得最佳运行效果，也无法打开一些专业图形特效

　　图7 Quadro FX 1700等显卡的驱动程序为常见的三维CAD/CAM和DCC程序进行了认证优化

　　区别8：寿命周期和技术支持

　　工作站计算机产品的更新周期不低于18个月，而家用娱乐计算机产品的更新周期不会超过12个月。换句话说：一片Quadro FX显卡在用户那里即使连续服役超过1年半，也能应付专业工作的需要;一片GeForce显卡如果到了一年还不下岗，用户恐怕无法享受市面上新的游戏了。两者寿命周期的不同也导致了服务期限的不同，Quadro FX的客户服务长达3年之久，而服务范畴除了硬件方面的问题外，还包括专业软件和硬件平台之间的兼容性问题。GeForce显卡的服务大多不超过6个月，有些厂商也宣称三年，但使用超过1年的GeForce显卡谁还会关心服务呢?直接购买新上市的产品显然更划算。

　　造成技术支持和品质差异的另一个直接原因是Quadro FX和GeForce的制造和销售模式完全不同。市场上所有的Quadro FX都是NVIDIA原厂设计和制造的，销售商仅仅是贴牌，因此可以说所有Quadro FX显卡均保持了稳定的品质和一致的服务。而GeForce则不同，NVIDIA仅提供GPU和公板设计，其制造、销售乃至服务完全由各个显卡厂商自行负责，因此，GeForce显卡的品质完全取决于显卡制造商的质量控制和制造工艺 水平，而长期的服务也不是普通显卡制造商有能力提供的。因此，希望获得稳定品质和持续支持的专业图形用户自然会选择Quadro FX系列专业显卡。

　　区别9：专业平台下的性能差距

　　让我们看看Quadro FX显卡和GeForce显卡在专业图形系统下的性能到底有多大差距吧。我们采用通用的SPEC Viewperf来进行测试，请看下面的表格。

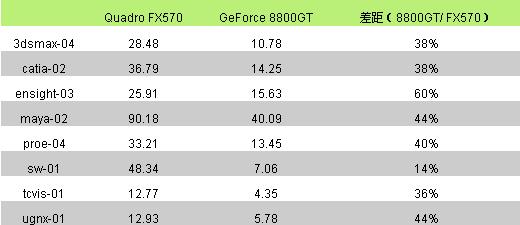

　　表1 Quadro FX570与GeForce 8800GT的SPEC Viewperf分值对比　　

　　测试平台的其他配件都是一样的，仅仅显卡不同(驱动程序不同，均关闭垂直同步)。Quadro FX570仅仅是入门级别的专业显卡，而GeForce 8800GT则是高端娱乐显卡，相比之下，8800GT的专业图形性能最高不到Quadro FX570的60%，最低只有Quadro FX570的14%。

　　通过上文，各位应该对Quadro FX相比GeForce的独特性有所了解了吧。很明显，针对三维CAD/CAM和DCC应用的Quadro FX工作站显卡不能仅用频率、带宽这类的硬指标去衡量，其“内藏锦绣”保证了专业三维图形应用的流畅运行，并支持系统实现特殊的专业图形效果。
