ANSYS MPC方法不同单元间的连接问题

　以shell单元beam单元连接为例介绍beam单元和shell单元、beam单元和solid单元、shell单元和solid单元的连接问题。

　　近日在论坛看到些用ansys的坛友问及beam单元和shell单元、beam单元和solid单元、shell单元和solid单元的连接问题。其实解决此类问题的方法不只一种，耦合约束方程、绑定接触都是有效的方法。其中耦合约束方程适用于小变形，而绑定接触即可用于小变形，也可用于大变形的几何非线性分析。下面，我将本人所做的用MPC方法连接shell单元和beam单元的详细步骤提供给大家，与各位共勉。

　　添加shell单元(略)

　　添加beam单元(略)

　　添加shell实常数

　　添加shell实常数：shell厚度0.005

　　添加beam截面：圆钢

　　内经、外径及网格密度

　　预览网格

　　开始建模：转动工作平面

　　工作平面z轴向上

　　建立圆面

　　继续：

　　将面拉伸成体

　　定义拉伸高度：0.5m

　　删除体，留面

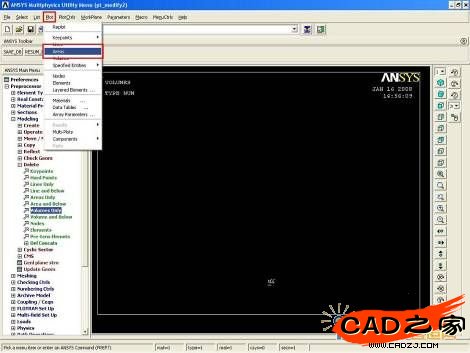

　　显示面

　　删除空圆柱的顶面和底面

　　创建点：用于建立梁单元的第一个点。

　　两点之间创建(正中)。

　　复制点：用于建立梁单元的第二个点。

　　复制：Y方向0.5m

　　连接两点，用于创建梁单元。

　　继续

　　定义材料属性，有点晚^_^

　　准备划分壳单元

　　划分壳，映射方法

　　准备划分梁单元
