（16）调用【回转
】功能，选择第16步绘制的圆弧作为旋转曲线，选择第16步建立的直线作为旋转轴，建立实体腿，如图018.#p#分页标题#e#
】功能，选择第16步绘制的圆弧作为旋转曲线，选择第16步建立的直线作为旋转轴，建立实体腿，如图018.#p#分页标题#e#
图 018
（17）调用【基准平面
】功能，选择按照某一距离建立，选择平面参考为X-Y平面，距离为-4，建立一个基准平面 。
】功能，选择按照某一距离建立，选择平面参考为X-Y平面，距离为-4，建立一个基准平面 。（18）调用【修剪体
】功能，修剪第17步建立的腿，如图019所示。
】功能，修剪第17步建立的腿，如图019所示。
图 019

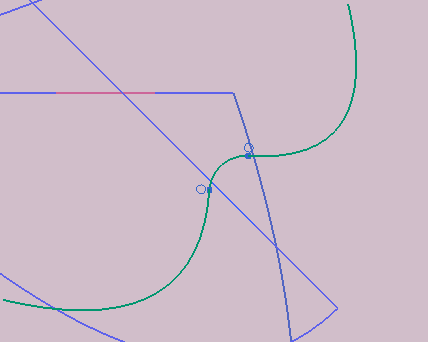

（19）调用【草图
】功能，选择第18步建立的基准平面建立草图，调用【艺术样条
】功能，建立曲线，调用【圆角
】功能，修整两根曲线。如图020所示。
】功能，选择第18步建立的基准平面建立草图，调用【艺术样条】功能，建立曲线，调用【圆角】功能，修整两根曲线。如图020所示。
图 020
（20）调用【格式-wcs-动态】功能，移动坐标轴。如图021所示。使其Y轴与第16步建立的直线方向相同。
图 021
（21）调用【草图】功能，以移动后的X-Y平面作为基准平面建立草图。调用【艺术样条】功能，建立如图022所示的曲线。
】功能，以移动后的X-Y平面作为基准平面建立草图。调用【艺术样条】功能，建立如图022所示的曲线。
图 022
调用【草图
】功能，以移动后的Y-Z平面作为基准平面建立草图。调用【艺术样条】功能，建立如图023所示的曲线.
】功能，以移动后的Y-Z平面作为基准平面建立草图。调用【艺术样条】功能，建立如图023所示的曲线.
图 023
（22）调用【扫掠
】功能，选择曲线为第22步建立的曲线作为选择曲线，选择第23步建立的曲线作为引导线。得到片体如图024所示。
】功能，选择曲线为第22步建立的曲线作为选择曲线，选择第23步建立的曲线作为引导线。得到片体如图024所示。
图 024
（23） 调用【修剪体】功能，选择腿为要修剪的体，道具为第24步建立的曲面。如图025所示。
】功能，选择腿为要修剪的体，道具为第24步建立的曲面。如图025所示。
图 025
（24）调用【边倒圆
】功能，选择脚趾处轮廓曲线到边圆，到边圆半径为2mm，调用【边倒圆】功能，选择脚掌处轮廓曲线到边圆，到边圆半径为1.5mm，得到如图026所示图片。
】功能，选择脚趾处轮廓曲线到边圆，到边圆半径为2mm，调用【边倒圆】功能，选择脚掌处轮廓曲线到边圆，到边圆半径为1.5mm，得到如图026所示图片。
图 026#p#分页标题#e#
（25） 将坐标轴调整回来原来的位置。
（26） 以坐标轴的X-Z面为基准镜像脚部。

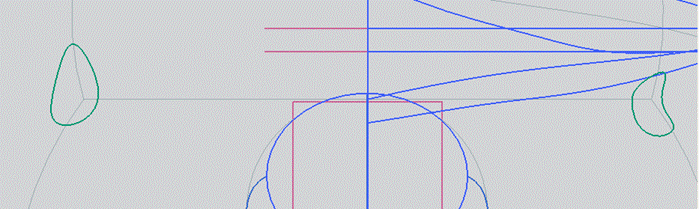

（27） 以坐标轴的X-Z面建立草图，调用样条曲线建立如图027的围巾的轮廓曲线，以Z轴为中心镜像曲线。
图 027
（28以坐标轴的Y-Z面建立草图，调用样条曲线建立如图028的围巾的轮廓曲线.
图 028
（29）以头部和身体相交的圆作为基准建立基准平面，
（30）以31步的基准平面建立草图，调用【投影曲线
】功能，投影出头部和身体相交的圆。
】功能，投影出头部和身体相交的圆。（31）调用【扫掠
】功能，选择第29步和30步建立的4条曲线作为截面，选择第32步得到的圆作为引导线建立围巾，如图029
】功能，选择第29步和30步建立的4条曲线作为截面，选择第32步得到的圆作为引导线建立围巾，如图029
图 029
（32）以Y-Z平面作为基准面建立草图，建立眼睛。建立一个椭圆，然后调整大半径和小径的大小，然后调整角度和中心的位置。调用【配置文件
】功能，选择圆弧，建立眼眉的弧线。再建立一个小的椭圆，调整位置和大小半径的值，作为眼珠的黑影。再镜像曲线。在点（0 ，0，20）处建立一个半径为17.5的圆。如图030所示。
】功能，选择圆弧，建立眼眉的弧线。再建立一个小的椭圆，调整位置和大小半径的值，作为眼珠的黑影。再镜像曲线。在点（0 ，0，20）处建立一个半径为17.5的圆。如图030所示。
图 030
（33）调用【分割面
】功能，选择要分割的面为头部和身体的面，分割对象为第34步建立的曲线，投影方向为X轴的正方向。得到如图031图形。
】功能，选择要分割的面为头部和身体的面，分割对象为第34步建立的曲线，投影方向为X轴的正方向。得到如图031图形。
图 031
（34）在头顶部建立一个平行于X-Y平面的基准平面，以这个基准平面建立草图，作一个过Z轴，且平行于X轴的线段，
（35）作一个基准平面与36步的基准平面夹角20度，且以上一步建立的线段作为旋转轴的平面。
（36）调用【截面曲线
】功能，剖切对象为头部，剖切平面为37步建立的平面。
】功能，剖切对象为头部，剖切平面为37步建立的平面。（37）以37步建立的平面作为基准建立草图，以38步的倒的圆的圆心作一个半径为30mm的圆。完成草图，拉伸1mm。
（38）在39步建立的圆柱面上选择38步建立的圆向外偏置3mm的一个圆，拉伸这个圆，拉伸高度为10mm。调用【拔模
】功能，矢量向上，固定的面为底面。
】功能，矢量向上，固定的面为底面。（39）选择帽子的两个部分求和，选择图示的边倒圆4mm，选择帽子最大轮廓处的上下边倒圆0.5mm。得到帽子如图032所示。
图 032
（40）将所有实体求和。
（41）调用【编辑对象显示
】功能，更改各个面得颜色，得到图形如034所示。
】功能，更改各个面得颜色，得到图形如034所示。（42）选择（格式-移动至图层-类型过滤器-实体），全选所有实体，将其移动至10号图层，并选择10号图层可见，其他图层不可见。完成后图像如图034所示。
