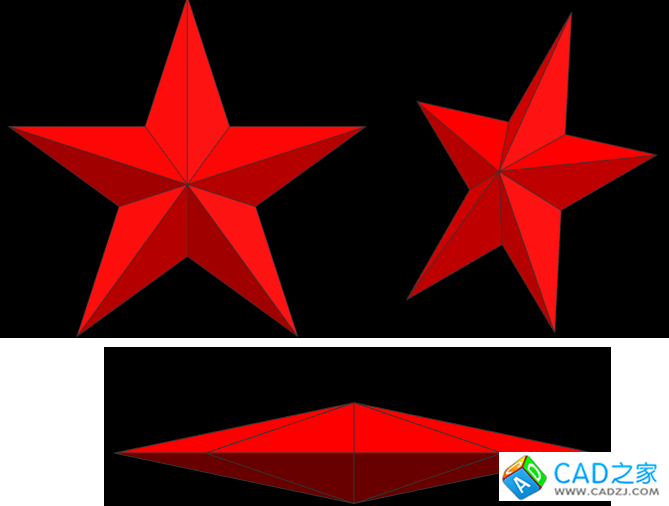

绘制一个红五星的详细图文教程

一、曲线工具栏,多边形
1、五角星有五个点,因此设定5边

2、外接圆方式

3、设定半径与角度

4、绝对0点位置绘制五边型

二、曲线工具栏,直线命令,在中心位置绘制一条垂直线,高度为10,起点选择基准点,沿zc方向,点击后,选择锥形控件输入10

三、基本曲线直线命令连接五边形各个端点,去掉线传模式

捕捉之心直线端点,和交点,选择交点时,先切换到交点状态,再直接选择两条线即可捕捉到交点;再捕捉中心直线端点与五边形一个端点

四、有界平面,由于底部直线为一整条直线,需要在过滤器旁边勾选,到相交处截止选项,这样软件就会到直线相交地方截止

五、更改过滤器为片体,选择此片体,对象显示里,更改颜色为红色

六、抽取几何体,镜像此片体,也可以用变换来完成

七、移动对象,将上面2个片体,复制4份

八、再次抽取几何体中的镜像体,完成对称五角星

九、缝合,把所有片体缝合成一个实体
