SolidWorks设计检查工具应用解析

    单击摘要视图，显示设计要求文档的检查，其中包含每项检查的参数和值。单击检查名称下的检查项目返回对话视图以观看或编辑对应数值。



    图7

    二、 使用“学用检查向导”工具
    SolidWorks Design Checker具有逆向生成标准文件的功能, 可根据现有 SolidWorks 零件、装配体或工程图文档的特性生成标准文件。当使用使用“学用检查向导”时任务窗格将列举当前文档中所有可用的检查类型，提取检查项目的值后，自动返回至SolidWorks Design Checker“编制检查”。


 图8

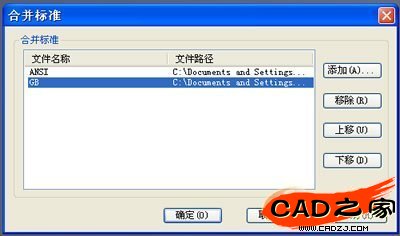

    如果一个文档需要同时符合如上两种方法生成的标准文件呢？无论使用哪一方法建立的标准文件，SolidWorks Design Checker都可以把两种方法生成的多个标准文件，合并成为单一标准文件，并保留源标准文件。当被合并的标准文件中具有冲突检查时，系统根据合并标准对话框中的顺序来指派优先项，例如下图： GB优先于ANSI，GB的值将被保留于合并文件中。


    图9

    另外，SolidWorks Design Checker 也支持直接从 DWG 格式文件中读取该档案当前的值。巧妙应用SolidWorks Design Checker两种标准文件建立的方法，可以达到事半功倍的效果。

    检查文档 (支持SolidWorks Task Scheduler大批量文档的检查)

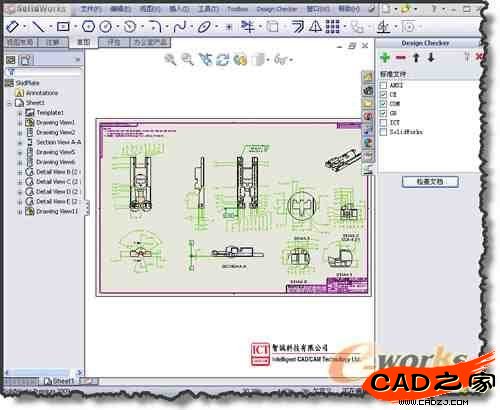

    打开SolidWorks档案（包括工程图、零件、装配体），选择的标准文件进行标准化评估，一键快速生成检查结果。还可以使用相同的标准文件设置检查其他激活的文档，在激活的SolidWorks文档之间切换，查看多组结果。


图10

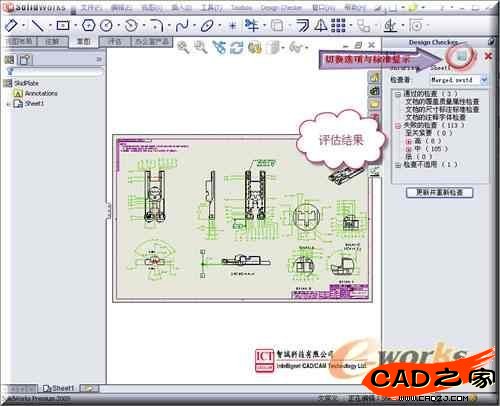

    查看评估结果，任务窗口中显示通过的检查、未通过检查及标准中不适用的检查，失败的检查根据关键程度归类显示。
    注：括号数字表明失败或通过的检查次数，例如：注解字体检查（12）表示检查的12个注解的字体检查通过或失败。



图11

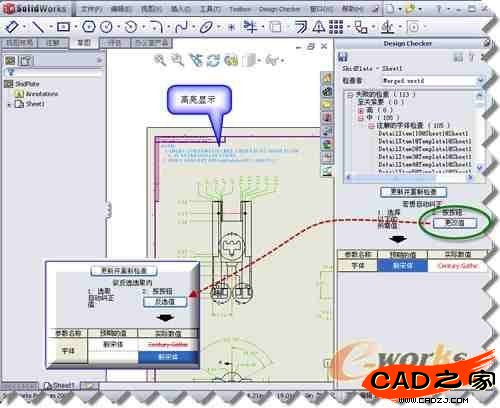

    自动纠正失败的检查
    从任务窗口中点击失败的检查，以列举在 标准文件中保存的参数名称和预期值，同时对应项目在图形区域高亮，便于判断是否进行自动纠正。在预期的值下选取值（用Ctrl选择任意列中的多个值等多种选择），然后单击更改值，进行自动纠正（自动纠正后，选取实际数值下的新值，然后点击反选值取消自动纠正，恢复至原值）。



图12

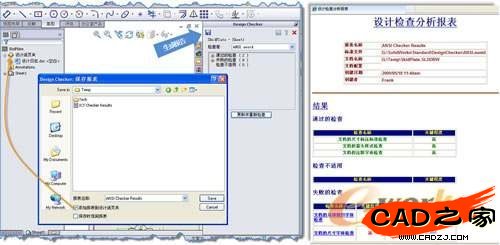

    生成检查报告
    报告以 .xml 格式保存结果。报告列出用来评估文档的标准准则，包括已通过和未通过的检查，并可将报告直接添加到当前SolidWorks文件的设计活页夹。


    在检查激活的文档时，可以同时选用多个标准（即验证前系统自动合并成一个虚拟标准），如果在多个标准文件中发现重复性检查，将有一警告出现，根据标准文件在视图窗口中的顺序，Design Checker 将使用重复检查中的最后一个。

    总结
    根据企业自身特点制定多个标准文件，让设计图纸同时符合多个不同标准的要求，或者不同文件内的标准快速切换复制应用。尤其是国际化企业，同一产品出现在不同地区或国家时，必需满足客户的当地标准要求，更急切需要一个图纸标准化工具来提高工作效率。SolidWorks Design Checker智能化的功能为企业实施图纸标准化保驾护航，让相关标准文件有效执行，控制图纸的准确性及完整性，提高工作效率，避免企业内部出现文字字体、高度、标注样式以及图框等元素不统一的情况，包括及时发现人为造成的覆盖尺寸（又称“假尺寸”）等。
