应用SolidWorks设计库提高设计效率的探讨

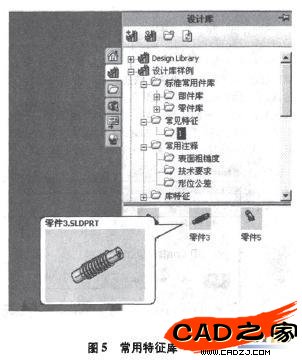

    在平常的设计中，总是会遇到很多不同的零部件具有相似的特征，这些零部件可能是相似的零件，也可能不是相似的零件，但他们都具有相同的特征，并且这些特征或者特征组经常被反复使用，比如轴的退刀槽、凹凸盘上的整列孔等。SolidWorks提供了特征库的功能，在设计零件时，如果我们需要把一个特征或者特征组保存成库特征，只需要选择相应的特征或特征组，单击【文件】-"另存为"命令，在"文件类型"选项选择"Lib Feat PaIt(*．sldlprt)"格式，并保存在相应文件中，设计零件时，打开设计库，选择需要的库特征，把它从特征库内拖拽到图形窗口中零件的相应位置，还可以根据不同的需要修改相应的参数就可以完成需要多步才能完成的特征，减少一些重复性的劳动，加快设计速度，关于如何建立特征库的内容可以参考SolidWorks的在线帮助。


    2．4常用注释库

    工程图是一个非常繁琐、工作量非常大的工作，SolidWorks虽然提供了强大的工程图视图功能，可以很方便地创建我们需要的视图，自动的尺寸标注，但有部分的注释经常被使用，譬如表面粗糙度、形位公差和常用技术要求等。我们可以把常用的注释分别保存在注释库里(图6)，需要的时候直接由注释库拖拽到指定的位置即可。


    2．5设置图块库

    在创建工程图时，有时候可能需要一些特定的符号和图形，比如齿轮参数表、标题栏和特定的箭头等，我们可以把一些SolidWorks中没有的这些图形做成块，保存在图块库里，使用的时候直接拖拽到制定位置，然后修改相应的参数即可。图块库如图7所示。


    3结束语

    通过正确的使用SolidWorks的这些设计库，可以给工程师一个思路，抛砖引玉，建立适合自己的一个企业设计库，促进企业的规范化和标准化，减少不必要的重复性劳动，节约设计时间，提高设计效率。
