SolidWorks工程图的规范化处理

副标题#e#   1问题的提出

    SolidWorks在机械设计中的显著特点，在于它能直接由三维模型生成二维工程图，不需要设计人员重新绘制。但SolidWorks生成的二维工程图是一个纯粹的几何关系表达.而二维工程图是一种特殊的工程语言，国家标准《机械制图》(GB4458.1-84,GR4457.5-84)对二维工程图的表达有具休的规定，如对称几何关系的表达，轴的剖视表达，机件的肋、轮辐及薄壁的剖视表达，不同零件剖面线的方向与疏密程度、零件编号、基准符号大小等等。二维工程图中出现的这些人为制定的标准、特殊表达方法，在SolidWorks生成的工程图中是不存在的，因此需要设计人员按照国家《机械制图》标准进行修改，才能形成完整的工程图。

    2 SolidWorks工程图规范化处理的研究

    下面以某一传动机为例，说明对SolidWorks工程图规范化处理的方法。

    2.1剖面线的编辑

    国家《机械制图》标准规定:在剖视图中，相接触的两零件的剖面线方向相反。3个或3个以上零件相接触时，除其中2个零件的剖面线倾斜方向不同外，第3个零件应采用不同的剖面线间隔。对一些实心杆件(如轴、拉杆等)和一些标准件(如螺母、螺栓、销等)，若剖切平面通过其轴线(或对称线)，则不画剖面线。而由SolidWorks转化的工程图，如图1所示、剖切到的部位一律加剖面线，且剖面线倾斜方向和间隔(或疏密大小)都是一样的，因此需要设计少、员重新编辑。剖面线的编辑包括剖面线的添加与删除，剖面线倾斜方向和疏密大小的改变。编辑剖面线的方法为:

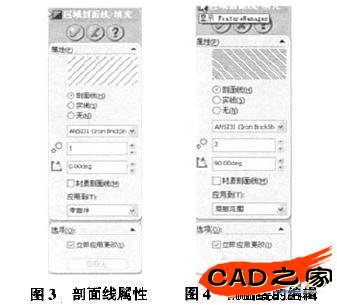

    (1)击所要编辑的区域，SolidWorks以该点向四周搜索一封闭区域，并在封闭区域的周围用绿线显示，同时出现编辑剖而线属性管理器，如图3所示。

    (2)将"材质剖面线"，前面的"V"去掉，对话框上面的灰色显示变为高亮显示，此时剖面线处于编辑状态。

    (3)选择"无"前面的单选按钮，则删除封闭区域里的剖面线;改变"剖面线图样比例"的大小，则改变剖面线的疏密大小，值越大，剖面线越密，反之，剖面线越疏;改变"剖面线图样角度"的大小，则改变剖面线的倾斜方向，角度值一般取0°或90°。

    (4)勾选"上立即应用更改"，则编辑生效。对于图1的装配图，根据以上的编辑方法，在轴内部单击鼠标，选择剖面线属性管理器中的"无"单选按钮，则删除轴的剖面线。单击滚动轴承外圈，如图4所不，将"剖面线图样比例"的值改.为3,"剖面线图样角度"的大小改为90在"应用到"下面选择"局部范围"，则外圈与相接触的两零件的剖面线方向相反。单击滚珠，选择剖面线属性管理器中的"无"单选按钮，在"应用到"下面选择"局部范围"，则删除滚珠剖面线。
