TD Drafting 强大的二维功能

　　本文介绍了TD Drafting 强大的二维功能。

　　在计算机辅助设计领域，普遍观点都认为，三维软件是发展的必然趋势。经过数十年的发展，三维软件的种类不断增多，在各个领域生根发芽，并且袭卷了二维设计软件的市场。然而在实际应用中却发现，这一趋势却并不代表着三维软件在短时间内便可以完全替代二维设计软件。2006年以来，中国制造业的二维CAD市场并没有因三维CAD的袭卷而萎缩，反而保持了稳健的增长势头。几乎国内外所有的软件厂商以及国内的许多大企业都认为，在很长一段时期里，三维软件都很难让二维软件彻底退出历史的舞台。

　　今天的市场竞争环境对设计软件提出了更高的要求，小到家电、日用品，大到汽车、飞机……，造型设计都是赢得市场的第一步。以汽车工业为例，在近十年的飞速发展历程中，引擎没有太大变化，但外型却是日新月异，不同款式汽车之间，最大差别就是外型。所以许多设计软件供应商都把实体造型、曲面设计作为软件的主要研发目标，因而忽略了三维软件中传统的二维功能。这就造成了当前一种尴尬的现状：无论用户使用什么三维软件，最终在出工程图的时候，大部分用户还是喜欢使用二维软件来完成。当然，造成这个现状的原因很多，但最主要的原因是目前市场上三维软件自带的工程图功能不完善。如果三维软件自带的工程图功能能够满足用户的出图需求，并同时做到与DXF/DWG格式的完美兼容，那么用户完全可以不使用二维软件来出工程图。

　　其实，对于正版软件的使用者来说，为了配合三维软件出工程图而购买二维软件，实属无奈之举。他们很期待三维市场上能够出现一款三维造型既可以满足用户各种的设计需求，同时二维功能也很完善，能够很好的与DXF/DWG图纸完美兼容的软件。

　　现在，我就给大家推荐一款三维软件——ThinkDesign，它起源于欧洲，2008年，北京艾克斯特科技有限公司与think3公司合资成立了Extech公司，拥有了ThinkDesign产品在大中国地区的全部知识产权。ThinkDesign的目标就是要颠覆传统的 CAD 软件模式，为用户提供了一个方便、易用、符合人们使用习惯的设计工具，使任何一个普通人都能够利用它随心所欲地进行设计。

　　虽然大多数中国用户对ThinkDesign还不够了解，但在欧美市场上，ThinkDesign已经赢得了众多客户的青睐，众多知名跨过公司都是ThinkDesign产品的忠实用户。在3D空间从事设计工作，它将使设计工程师释放出无穷的能量，它不但拥有超现代造型的实体、曲线和曲面的设计能力，在二维绘图方面也同样出色。

　　在这里我就给大家简要介绍下ThinkDesign的工程图模块——TD Drafting，展现它和dwg图档完美兼容的特点。

　　·从打开DXF/DWG这第一步开始，TD Drafting就开始向大家展现它作为三维软件与DXF/DWG文档的完美兼容性。TD Drafting可以支持中文路径和中文文件名，大家都知道，目前三维市场上有些软件是不支持中文路径和中文文件名的，这对于中国用户来说是很有价值，甚至是在中国市场必须要支持的功能。

　　·DXF/DWG 选项

　　在打开对话框里，有个特殊的选项。

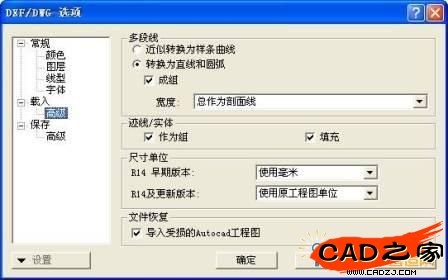

　　点击打开对话框里的选项会弹出DXF/DWG选项，在这个选项里我们可以进行各种TD与DXF/DWG打开对象间的设置。

　　比如在常规里的图层、线型和字体里，我们可以批量转换DXF/DWG打开对象的图层、线型和字体到TD Drafting中去。

　　TD Drafting甚至可以导入受损的Autocad工程图，并将受损文件进行修复。

　　目前最新的ThinkDesign 2009版本已经可以支持从AutoCAD R10到AutoCAD 2008的各种版本，并且还将不断升级。

　　当然，用户也可以直接打开DXF/DWG，跳过这些选项，默认方式的效果也非常完美，下面我们就以打开一个DWG图档为例，看看TD Drafting与它的兼容性如何。

　　·图层的识别

　　打开DWG图档后，DWG图档的图层可以全部被继承到ThinkDesign中去，而不会发生任何改变。我们可以打开ThinkDesign的图层进行查看，ThinkDesign的图层和模型树是在一个区域里的不同标签页里，ThinkDesign的图层和AucoCAD的图层操作非常接近，这便于AutoCAD的使用者进行学习和使用。

　　·文字和数字的识别

　　打开DWG后，文字和数字能够很好的被继承和识别，当鼠标划过文字和数字时，文字和数字会高亮显示，在鼠标下方会出现文本提示，并显示出文本的内容。

　　双击文字和数字，会弹出文本编辑对话框，可以对它进行编辑。

　　·尺寸的识别

　　当鼠标划过尺寸时，尺寸会高亮显示，在鼠标下方会出现尺寸提示，并显示尺寸的大小。有些三维软件则会把尺寸打散，无法识别尺寸的属性。

　　双击尺寸的不同位置，可以对尺寸进行各种编辑。

　　·剖面线识别

　　当鼠标划过剖面线时，剖面线会全部高亮显示，在鼠标下方会出现剖面线的提示信息。有些三维软件则会把剖面线打散，变成一根根独立的线段，无法识别剖面线的属性。

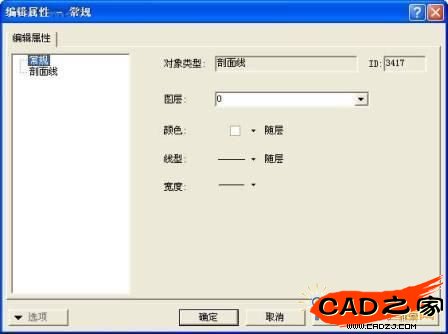

　　双击剖面线，会弹出剖面线的编辑对话框，我们可以在常规页里改变剖面线的图层，颜色、线型和剖面线宽度。

　　可以在剖面线页里改变剖面线的类型、角度、比例和偏移值，甚至可以把当前的剖面线添加到剖面线库里或者自定义剖面线的类型。

　　在类型里选择不同的剖面线类型或者自定义剖面线类型时，在图形区里可以马上预览到破面线的改变。

　　·图形的识别

　　当鼠标划过直线时，直线会高亮显示，在鼠标下方会出现直线的提示信息，并能告诉用户直线的长度是多少。

　　双击直线可以对直线进行编辑，改变直线的长度和角度。

　　当鼠标划过圆时，圆会高亮显示，在鼠标下方会出现圆的提示信息，并能告诉用户圆的半径和周长长度是多少。

　　双击圆可以对圆进行编辑，改变圆的半径。

　　当鼠标划过不规则的曲线时，曲线会高亮显示，在鼠标下方会出现曲线的提示信息，并能告诉用户曲线的长度是多少。

　　双击曲线可以对曲线进行编辑，通过控制点来编辑曲线。

　　·块识别(在ThinkDesign里“块”叫“组”)

　　在二维软件里，“块”是被广泛使用、且深得用户喜欢的功能，但在三维软件里的工程图模块里却是一片空白。三维软件会把块打散，识别块的属性就根本无从谈起。而TD Drafting不但能够很好的继承DXF/DWG里的块，还拥有更为强大的共享组块功能。

　　ThinkDesign的组也和模型树是在一个区域里的不同标签页里，我们能够清楚的看到当前文档里拥有多少个组?组的名称是什么?点击模型树里的组节点的时候，可以清楚的在图形区里看到相应的组在高亮显示。

　　双击模型树里的组节点，就可以方便的进行组的插入。

　　在TD Drafting里，组有共享和非共享两种，它们代表该组是关联的还是非关联的。如果是共享组，当一个共享组被修改后，其它已经被插入的组将被关联修改。当然，我们也可以断开共享组的关联。

　　·除此之外，TD Drafting还能够方便的绘制二维图形，插入图框和标题栏……

　　ThinkDesign作为一款三维软件，早在1979年就已经推出了第一个版本的二维软件，即TD Drafting的前身。它不但能够与DXF/DWG进行完美的兼容，还拥有很多优秀的二维功能，甚至使用TD Drafting去完成纯二维的绘图工作也照样轻松。现在，TD Drafting又与Extech广受欢迎的TeanDesigner完美融合，增加了更多广受国内用户喜爱的本土化功能，更加贴近企业需求。

　　TD Drafting是颠覆三维软件的二维革命，它的推出，改变了三维软件二维功能不完善的现状，为设计工程师提供了一体化的设计工具，可以使用户在一款软件里完成从造型到出图的所有工作，不但避免了从三维到二维转换而造成的效率降低、DXF/DWG图档与三维图档无法关联等问题，还为企业节约了信息化成本。
