照片描绘技术快速创建高质量的技术插图

　　本文介绍了照片描绘技术快速创建高质量的技术插图相关内容。

　　在绘制特殊视图时节省时间、精力及成本的提示和技巧

　　作为全球领先的机舱内部产品制造商的一名技术插图画家，Bert Witsmeer 多年来为许多复杂的产品创作了技术插图。虽然插图应用程序取得了很大的进步，但整个过程仍然费时费力。

　　不过，利用如今功能强大的出版工具，Witsmeer 先生可以更快速轻松地完成工作，特别是在绘制很难甚至无法在 3D 中创建的特殊视图时。大公司和小公司的技术插图画家都可以从这些工具中受益，在节省时间、精力和金钱的同时绘制出质量更高的插图。

　　为荷兰的 B/E Aerospace 制作 CMM

　　B/E Aerospace, Inc. 是全球领先的机舱内部产品制造商，产品适用于客机和商务喷气机。B/E Aerospace 位于荷兰 Nieuwegein 的工厂生产范围广泛的食物和饮料制备设备，包括多种烤箱、咖啡机和热水器。所有这些设备均由 Nieuwegein 工厂开发、制造、销售和维护。

　　在 Nieuwegein 生产的所有设备均需要获得元件维护手册 (CMM)的支持。所有 CMM 均按照 ATA iSpec2200 规程编辑，而且文字语言依照 Association European des Conductors de Materiel Aerospatiale(AECMA) 用简化英语写成。

　　CMM 包含供维护人员了解如何翻修、维护或维修设备的所有必要信息。CMM 中提供的其他一些章节涉及到设备的操作、分解、装配和清洁，另外还提供了电气图。

　　技术插图：过程如何改变

　　CMM 中非常重要的一章是带插图的零件列表。这一章包含所有组件绘图，从顶层到底层。每幅插图均包含完整的零件列表。

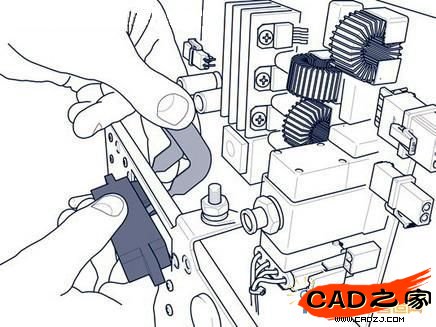

　　CMM 中的技术插图示例。它是使用照片描绘技术创建

　　过去，B/E Aerospace 的技术出版部门使用 AutoCAD® 和 BetterWMF来创建所有必需的插图。虽然这些插图起到了作用，但它们是非常基础的，而且必须从头开始绘制，而这是一项非常费时费力的工作。后来引入了 Autodesk Inventor，因此可以将许多组件和零件导出为 AutoCAD 格式，这略微减少了手工工作量并提高了CMM 的插图质量。

　　B/E Aerospace 凭借经验很快就发现上述组合并不足够好。B/E Aerospace 的技术插图画家 Bert Witsmeer 解释道：“我们寻找与3D 开发软件有更密切交互的插图解决方案，而且需要减少耗费时间的步骤，以便创建和加工我们所需的高质量插图。这就是我们的目标…。最终，我们找到了 Arbortext IsoDraw CADprocess”。

　　B/E Aerospace 的技术插图部门在很短的时间内就能通过 Arbortext IsoDraw CADprocess 中的功能获得巨大的好处。该部门可以更快速轻松地创建所有插图，而且插图质量有了非一般的提高。Arbortext IsoDraw CADprocess 允许重复使用 Autodesk Inventor 文件来创建重要的技术插图，因此，它是理想的解决方案。

　　某些手工方法仍然优于自动化方法

　　自从在 2006 年引入 Arbortext IsoDraw CADprocess 以来，Witsmeer已经能够非常熟练地使用它的功能，而且试验了它的许多先进的方法来创建最佳的插图。Witsmeer 说：“Arbortext IsoDraw 有一个明显与众不同的重要特点，也即它是由插图画家设计并且供他们使用的，它远远不止是一个转换工具。Arbortext IsoDraw 覆盖了大部分技术插图任务的每一个重要方面。我最喜欢的工作任务之一就是照片描绘，而且我想分享我的经验以及一些有用的提示和技巧。”

　　在大多数情况下，Witsmeer 使用照片描绘来创建在 3D 中很难甚至无法创建的带插图的特殊视图。添加人体的手部，或者创建带有消失点和其他视点的特殊视图，都是此类视图的一个很好例子。另一个很好的例子是处理产品的某个非常复杂的零件，您必须将其显示为小视图，而且只需要粗略的轮廓。在这些例子中，描摹最重要的线条将比清理矢量图形要轻松得多。

　　在这里，用数码相机拍摄清晰的快照会轻松得多，这些快照充当着非常好的插图模板。Witsmeer 在 CMM 或服务公告中最频繁地使用照片描绘，因为需要在这两处为 B/E Aerospace 的客户提供专业的分解/ 装配说明。

　　整个过程的第一步是打开 JPEG 文件，然后将照片“锁定”到一层上。描绘照片是很简单的，因为插图画家经常可以通过关闭快照(在背景层中)来检查插图的进展。

　　务必要考虑的一点是，决定如何应用粗线和细线。只需有一点经验，同时看一看标准插图中的一些示例，您就能看明白 Arbortext IsoDraw CADprocess 如何自动利用流行的粗线和细线技法作出选择。在拍摄了快照后，有时某个特殊项目可能会变得有一点模糊。

　　在这种情况下，Witsmeer 使用 Autodesk Inventor 来搜索该特定的项目， 然后将其导出为 3D IGES 格式。在 Arbortext IsoDraw CADprocess 中，他可以通过 X-Y-Z 轴处理该项目，这与照片上描述的同一位置相匹配。然后，他可以将该项目投影到他包括在描绘的插图中的 2D 插图。Witsmeer 说：“此方法产生了令人印象深刻的结果”。

　　要了解照片描绘的实际工作方式，需要遵守一些准则。关键在于尽可能多地练习照片描绘，以及通过 Internet 仿效一些很好的例子。在创建了几幅插图后，您将会发现，照片描绘也不是很难应付的，而且您将能够在很短的时间内创建出高质量的插图。

　　Bert Witsmeer 为成功照片描绘提供的提示和技巧

　　如果照片描绘对于您的工作很重要，并且您希望熟练掌握此技能，那么，请使用工具多加练习。

　　开始时尝试描摹简单的零件，以便对照片描绘的工作方式有一个感性认识;请仔细关注 Bezier 工具及其控制柄，因为它们会给绘图带来重大好处。

　　设法使插图尽可能保持基础性并避免过分详细，否则插图会变得难以让用户理解。

　　在开始绘图之前固定好照片，以免照片意外滑动。

　　要获得最佳效果，请尝试将轻微的灰阶与填充选项一起使用，以更好地表现插图中的某些项目。

　　通过使用栅格选项，可以匹配栅格角度，这可应用于被跟踪对象的位置。栅格选项非常有用，利用它来画直线和椭圆会轻松得多，特别是在使用拐角倒圆角的圆角时。

　　在插图中使用人体手部的照片时，明智的做法是收集可以找到的所有手部照片。个人而言，我给自己的手部拍摄了许多快照，而且姿势各异，有些抓着不同的零件，有些什么也没抓。可以描摹特定姿势的左手或右手，在插图中可能要用到这种姿势。

　　在完成包含许多不同线型(例如弧和样条)的插图时，应对一切进行分组，以免意外改变整幅插图。
