ThinkDesign的破面快速修补技术

时间:2011-02-26 10:04:22 来源:

  本文介绍了ThinkDesign的破面快速修补技术相关内容。

  在模具行业中,经常会碰到破面修补的问题,用传统软件修复破面常常耗时耗力,最后得到的数据还不一定精确。这个问题困扰模具企业由来已久,大家都希望能够有一个好的方案来解决这一问题,下面,笔者就将结合长安模具在设计修改中遇到的一个具体实例,来为大家介绍一下如何最好、最快地进行破面修复。希望对企业有所帮助。

  这个过程中应用的是Extech公司推出的三维CAD解决方案ThinkDesign。操作相当简单,只用到了ThinkDesign的两个命令——“更改默认公差”和“填充”,就很快地生成了高连续性的曲面,满足了客户的要求。

  具体操作方法如下。

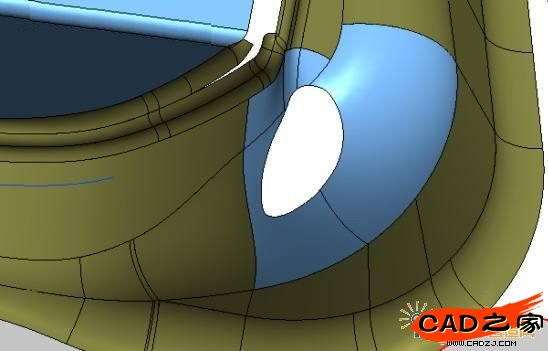

  1、需要修整的坏面如图一所示:

图1

图一

  2、首先将此坏面删除,如图二所示:

图2

图二

  3、因为ThinkDesign默认的公差较小,为0.001,这个公差是小于大多3D软件的,所在在填充此破面之前首先将其默认公差更改,如图三所示:

图3

图三

  4、编辑公差,将0.001改为0.1,如图四所示:

图4

图四

  5、生成模型如图五所示:

图5

图五

  6、使用填充补此破面,如图六所示。在ThinkDesign里给出了很多选择边线边界的方法,用户可以根据自己需要选择不同的方式,以快速选中边界,在此案例中用“环”来选择需要填充的边界。

图6

图六

  在约束下拉框中根据面的连续要求选择位置+相切以及位置+相切+曲率;对于此模型来说,位置+相切就能满足客户曲面连续性的需求。如图七所示:

图7

图七

  7、破面修补完成,整个过程仅用时2分钟。补好的面如图八所示:

图8

图八

  用斑马条纹查看所补面的连续性,还是不错的。如图九所示:

图9

图九

  整个过程就这么简单,希望对大家有所帮助。
