  NX Tips

  1.如何通过网络共享 Reuse Library

  我们可以通过把Reuse Library数据存放在网络上,通过共享的方式共享给所有的用户使用,便于数据的统一和维护。

  可以通过在客户端定义用户默认设置的方式,指向服务器上Reuse Library存放的地址。

  例如: My Reuse Library | N:MyNXDataReuse



  N: 是通过map的方式映射到本地驱动器的服务器文件夹。

  NX CAM Tips

  2.通过颜色显示待加工材料厚度

  通过选择Workpiece →Show Thickness by Color。



  NX会创建一个用不同颜色显示的残留材料厚度模型,以显示IPW和零件之间的最小距离。我们也可以通过点选的方式测量对应位置的残料厚度。



  Note: 需要有3D IPW才可以使用该功能。

  3.使用NC Assistant来测量 Level, Draft Angle, Radius 等信息

  开始CAM加工程序的时候,首先我们就要确定我们需要使用什么样尺寸的刀具来进行加工。NX NC Assistant协助我们快速的通过测量模型来决定这些参数。

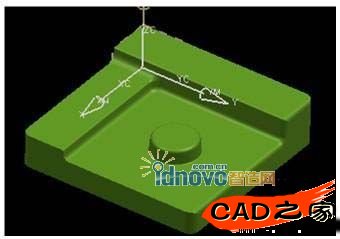

  例如下面的非参模型,我们该如何测量几何信息以确定加工刀具呢?



  这时我们可以选择 Analysis => NC Assistant。NC Assistant 工具可以帮我们测量分析零件的层,corner半径,fillet半径和拔模角。



  我们要在分析之前,指定一个参考矢量和一个参考平面。

  NX会根据这些信息确定出模方向,可cut level的0平面。

  下面就是分析的结果,可以很快速的确认模型的各种信息,并快速的选择合适的加工刀具。
