中望CAD实例：绘制烟灰缸

　　自中望CAD2009版推出以来，三维实体建模和渲染等功能有了明显的提高，用中望CAD同样能高效的绘制三维实体模型，现在分步骤讲解如下：

　　首先画一个100*100*20的长方体，在XY平面绘制一个矩形，输入”rectang”——“@100，100” 、执行”extrude”将矩形拉伸高度20，生成长方体。

　　在正方体XY轴上平面绘制一个R40的圆

　　执行实体拉伸命令”extrude”，选中此圆确定后输入-15的高度，角度20.

　　执行差集命令” subtract”，选中长方体，确定后选择圆锥台回车，将长方体里的圆锥台挖去。用倒圆角命令”fillet”将长方体的四条边倒圆半径20的角。

　　以XY轴上平面的那个圆的中心为圆心画R5，高为100的圆柱体。

　　执行三维旋转操作rotate3D，选中圆柱体，以圆柱体底面圆心为基点，沿Y轴旋转90°

　　执行二维旋转命令”rotate”，以圆柱体底面圆心为基点，将圆柱体旋转45°。

　　执行阵列命令”array”，将圆柱体阵列成4个

　　利用实体编辑差集命令”subtract”，从长方体中除去4个圆柱体，挖成四个半圆槽。

　　除四个半圆槽外，将其他边线(包括圆锥台上下面)倒圆角R3

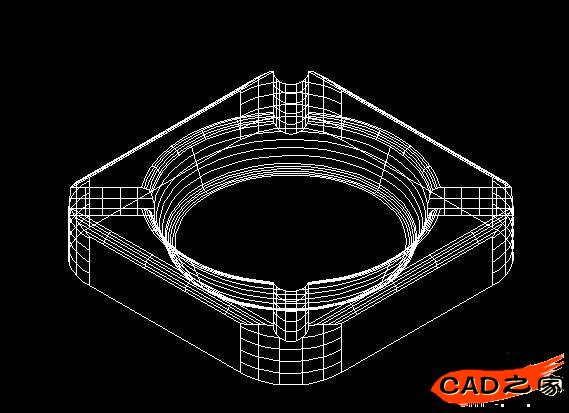

　　执行渲染操作”render “，效果如下。

　　中望CAD在三维实体建模和渲染方面已经有了很大的提高，期望将来能做的越来越好。
