CAD2015关于栅格的显示与关闭及其设置技巧

时间:2015-03-04 15:24:16 来源:未知

在使用CAD2015设计图纸的过程中,合理地打开栅格及对栅格进行设置,有助于提高设计师的绘图效率;本教程讲解:CAD2015关于栅格的显示与关闭及其设置技巧,欢迎学习、参考;

CAD教程:[17]CAD2015栅格的显示与设置技巧

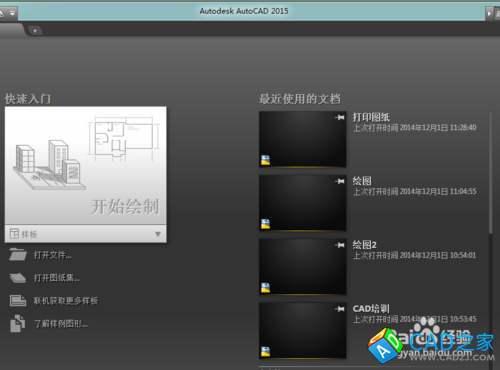

  1. 打开CAD2015软件后,其界面显示的是预览窗口,要进入到栅格显示与设置界面,需要新建或打开一个模型;
  2. CAD教程:[17]CAD2015栅格的显示与设置技巧
  3. 新建一个CAD二维绘图窗口,栅格开关按钮在绘图窗口的下方;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  4. 在CAD绘图窗口中打开后的栅格显示如下图;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  5. 在下图的所指示的单击,在弹出的指令中,选择捕捉设置;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  6. 其弹出的对话框如下,我们可以在第一栏找到栅格设置;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  7. 栅格最常用的设置是:更改其间距,间距越大,表明栅格离得越远,按下图的设置后,点确定;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  8. 在更改过栅格之后,可以明显看到栅格之间的距离增大了;

    CAD教程:[17]CAD2015栅格的显示与设置技巧
  9.

    常规情况下,栅格的间距默认设置成10*10就好了,在启用栅格后,绘制平面图,其绘图比例与当前的窗口相协调;
