连接到精确、高效的装配体分析连载(四)螺栓接头

时间:2010-11-14 23:44:31 来源:

点焊接头

钣金零件,例如汽车门上的钢板,通常使用点焊连接(图9)

(图9)—钣金零件,例如汽车门上的钢板,通常使用点焊连接。

COSMOS新近增加了虚拟点焊接头。类似于前述其他接头,该软件内置了智能功能,设计工程师只需定义几个参数即可,例如要焊接的钣金曲面、点焊位置以及点焊直径(图10)。与处理其他虚拟接头一样,COSMOS使用横梁单元对点焊进行建模,并将其连接到点焊直径范围内的所有节点。

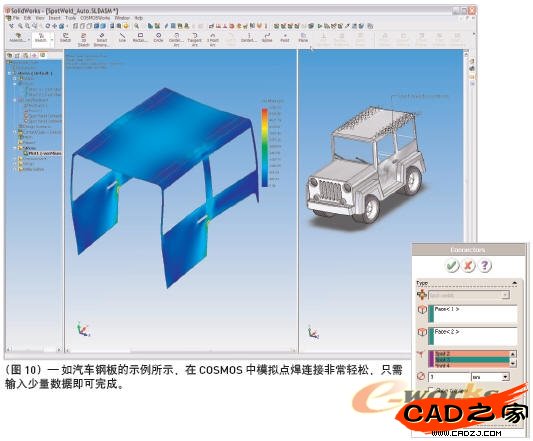

(图10)—如汽车钢板的示例所示,在COSMOS中模拟点焊连接非常轻松,只需输入少量数据即可完成。

虚拟接头无疑可以节省大量的精力和时间。但它们最重要的优点是使设计人员可以分析各种类型的装配体,没有该软件内置的智能功能,他们是无法对这些装配体进行分析的。对于专业分析人员,虚拟接头可以自动执行重复性任务,减少因必须大量重复繁琐的手工定义而导致的错误,从而帮助他们提高生产效率。虚拟接头等创新功能使设计人员在设计过程的早期阶段就可以使用设计分析,他们不必再等到后期阶段才将分析任务交给专业分析人员。有了在早期对设计进行分析的能力,制造企业就可以降低总体开发时间和成本。
