CAD属性编辑器制作标准图框的妙用

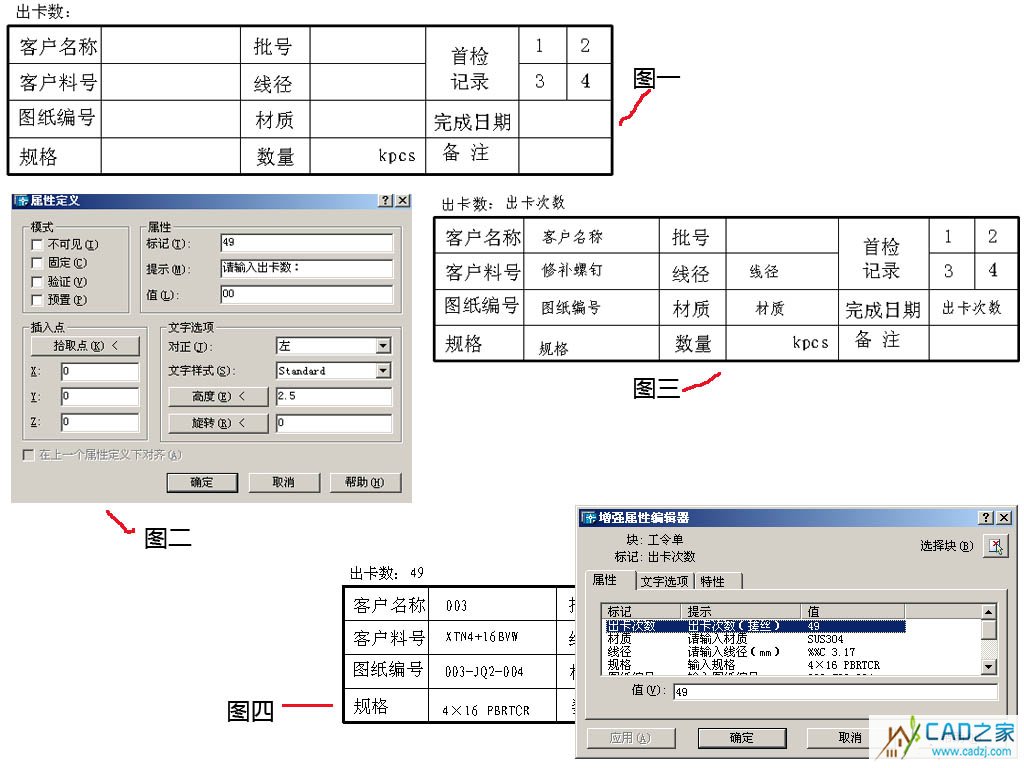

1、按需绘制好表格或平面图，如图一所示。
2、执行块属性定义命令，菜单：绘图（D）→块（K）→定义属性（D）或直接在命令行输入：attdef均会弹出“属性定义”对话框。
3、在属性定义对话框里：输入相应的内容，用插入点选项确定位置，单击“拾取点”，此时系统返回到绘图界面，在图形中单击平面图形或表格上的一个点，如出卡数的右侧，系统重新回到属性定义对话框中。之后单击确定，完成属性的定义。如图二所示。
4、完成其他位置的属性定义，此时也可以定义好一个之后将它们复制到相应位置，之后双击它们进行一个个进行更改。如图三所示。
5、单击块创建图标，或直接输入BLOCK命令，在块定义对话框里完成块的创建。块名称：输入工令单（按自己需要改），选择对象里，选中所有内容（包括整个表格或欲作为块的平面图形）基点，可拾取它的一个角点。按确定退出。
6、创建完成之后，就可插入块。单击插入块图标或输入命令Insert，在插入对话框里，选中刚才定义的工令单。在屏幕指定位置。此时系统会提示输入属性定义时的内容，如不输入直接按回车则为默认值。
7、块插入后，双击这个工令单，即进入到您所要求的“增强属性编辑器”中，可以这里进行修改相关的内容，如图四所示。
