2、用“全局”控制线框颜色渲染玻璃件
CAD2007可渲染用颜色附给构件的玻璃体。

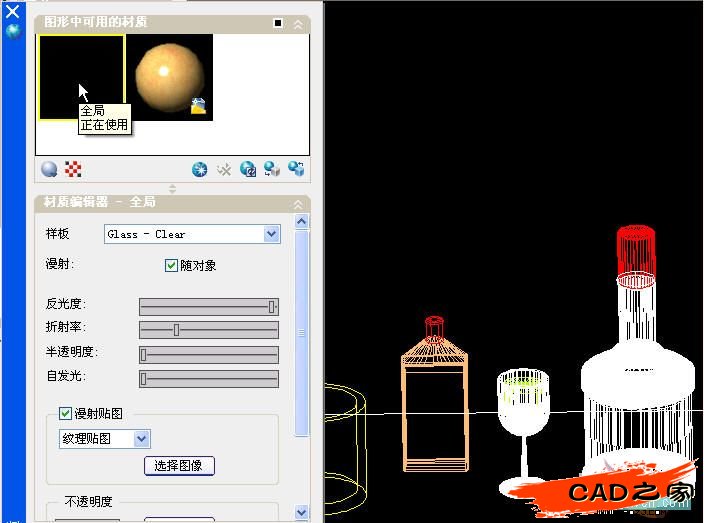

设置方法:在材质编辑器的“样板”中选择“Class-Clear”方式,材质球选择“全局”,设置:反光度≤100,半透度为0,折射(自定,本例为1.5),漫射项中钩选“随对象”,各参数设置如(图14)所示:
采用上述设置后,当各个三维体以不同的颜色附给三维线框时,就可渲染出不同色的彩色透明体了。下图分别对玻璃缸着71#色、筒杯着黄色、小瓶着31#色、酒杯、酒瓶着ByLayer色,就渲染成如下(图15)所示的彩色玻璃器皿了。
此外,mirror方式不仅适实用于金属的渲染,同样也可渲染出玻璃效果,但是反光度要高,一般在90左右效果才好,但是也不宜设置为100(设为100就没有亮光了),不透明为0,漫射项中钩选“随对象”,也可出现上述效果。
还有water方式渲染,也可渲染出玻璃体。它与mirror方式的不同点是,即使加了地坪(本色),但是,地坪也被透视了过去,就看不到反射效果了。
3、CAD渲染玻璃的实例---我用CAD渲染的玻璃作品选:
(1)、球体玻璃鱼缸(用CAD2007制作渲染)
(2)、CAD压印图案渲染的玻璃杯
(3)、玻璃鱼缸--龙在缸外舞,鱼在缸内游(曲面凹凸贴图,缸内纹理贴图。)
(4)、文化墙内的玻璃缸鱼族(CAD2006渲染)
