对数控车床半径编程、直径编程及坐标轴的使用说明

　　本文介绍了对数控车床半径编程、直径编程及坐标轴的使用说明。

　　数控车床品种繁多，结构各异，但是仍有很多相同之处，本节主要介绍 CJK6O32 数控车床。该车床为两坐标连续控制的数控车床，系统是HCNC一1T系统，其人机界面、操作面板、操作步骡及编程方法与当前主流系统基本一致。

　　该车床可进行平面任意曲线的加工，可车削圆柱、圆锥螺纹，具有刀尖半径补偿、螺距误差补偿，固定循环，图形模拟显示等功能。适合于加工：形状复杂的盘类或轴类零件。

　　一、机床坐标轴

　　数控车床是以其主轴轴线方向为Z 轴方向，刀具远离工件的方向为 Z 轴正方向。 X 坐标的方向是在工件的径向上，且平行于横向拖板，刀具离开工件旋转中心的方向为 X 轴正方向。故此 CJK6O32 车床的各轴方向如 1 月 1 一，所示：

图1

　　二、 机床原点、参考点、机床坐标系

　　参考点为机床上一固定点，如图 1 一 1 所示，(点 O 即为参考点)。其固定位置，由 X 向与 Z向的机械挡块及电机零点位置来确定，机械挡块一般设定在 Z 轴正向最大位置。当进行回参考点的操作时，装在纵向和横向拖板上的行程开关，碰到挡块后，向数控系统发出信号，由系统控制拖板停止运动，完成回参考点的操作。

　　机床原点也是机床上的一个固定点。车床的机床原点一般定义在主轴旋转中心线与车头端面的交点或参考点上， CJK6O32 车床其机床原点与参考点重合。见图 1 一 1 所示。

　　如果以机床原点为坐标原点，建立一个 Z 轴与 X 轴的直角坐标系，则此坐标系就称为机床坐标系。当机床完成回参考点的操作时，即建立机床坐标系。

　　三、 工件原点和 212 件坐标系

　　工作原点(即程序原点)，其是人为设定的点。没定的依据是：既要符合图样尺寸的标注习惯义要便于编程。因此当编程时，一般先找出图样上的设计基准点，并通常以该点作为工作原点数控车床工件原点一般选择在轴线与工件右端而、左端面或卡爪的前端面的交点上。如图 1 一!，其以工作右端面与轴线的交点作为工作原点。

　　如果以工件原点为坐标原汽，建立一个 z 轴与 x 轴的直角坐标系，则此坐标系就称为件坐标系。数控车床上工件坐标系的 2 抽一般与土轴轴线重合。

　　四、绝对编程与增量编程

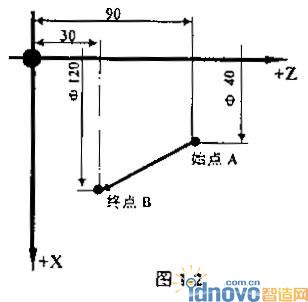

　　确定轴移动的指令方法有绝对指令和增量指令两种。绝对指令是对各轴移动到终点的坐标值进行编程的方法，称为绝对编程法。增量指令是用各轴的移动量直接编程的方法，称为增量编程法。例如，当从 A 直线移动到 B ，如图 1 一 2 ，两种方法编程如下：

　　绝对指令编程： G90G01 X60230;

　　增量指令编程： G91G01 X40Z 一 60 ;

　　注： G9O 、 G91 为模态功能，可相互注销， G90 为缺省值。

图2

　　五、直径编程和半径编程

　　数控车床加工的是回转体类零件，其横截面为圆形，所以尺寸有直径指定和半径指定两种方法。当用直径值编程时，称为直径编程法：用半径值编程时，称为半径编程法。如图 1 一 2 ，用半径、直径编程法编辑其程序如下：

　　半径编程：G90G01 X60230 (绝对指令编程)

　　G91 G01 X40Z 一 60 (增量指令编程)

　　直径编程： G90G01X120230 (绝对指令编程)

　　G91G01X802 一 60 (增量指令编程)

　　数控车床出厂时一般设定为直径编程。如需用半径编程，要改变系统中相关参数，使系统处于半径编程状态;本章以后，若非特殊说明，各例均为直径编程。

　　注：当用半径或直径编程法时，系统参数中(机床参数)“直径编程/半径编程”，要设为“ 1 " 或“0”了。
